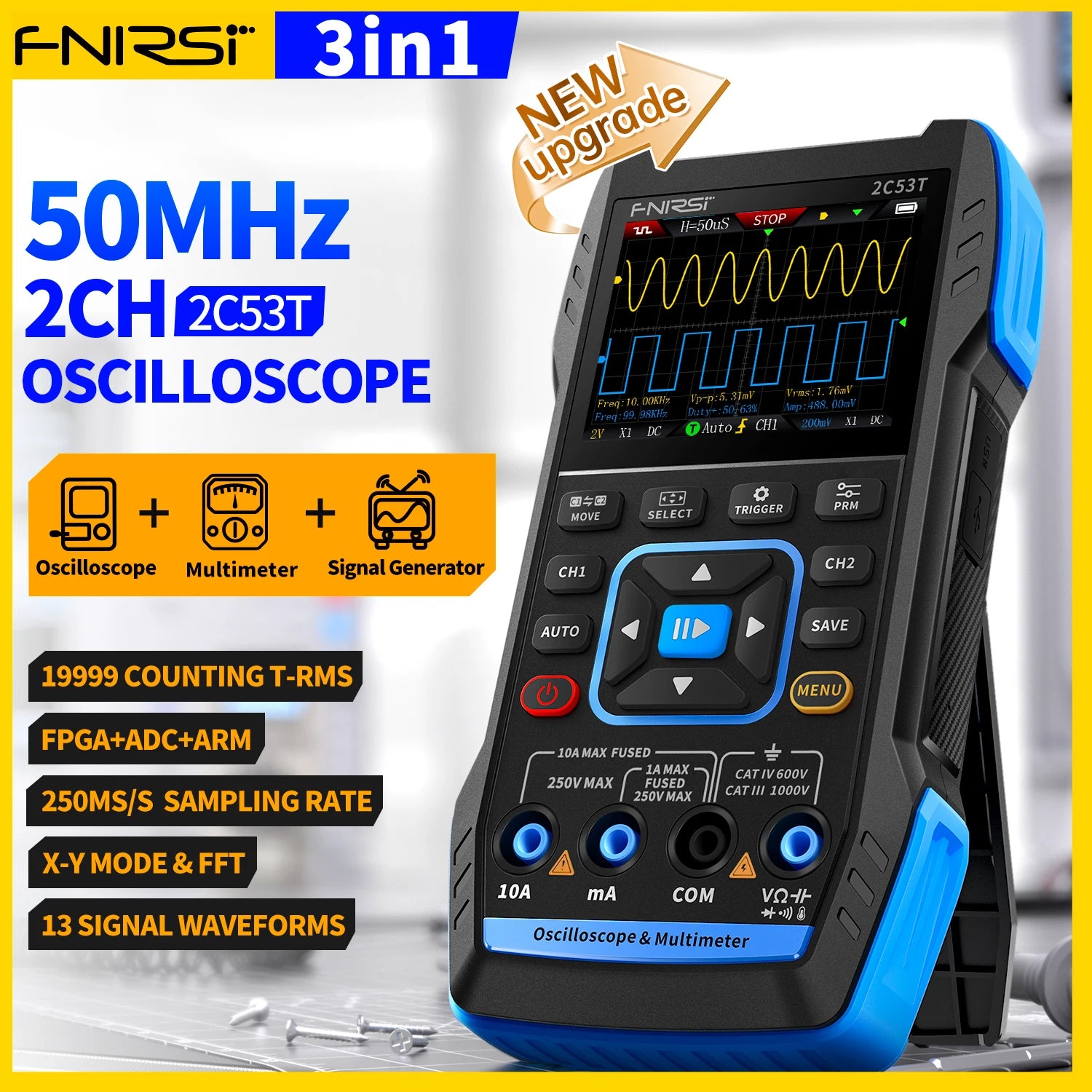

FNIRSI-2C53T — это универсальный и практичный двухканальный цифровой осциллограф «три в одном», выпущенный компанией FNIRSI и предназначенный для профессионалов в области технического обслуживания и исследований. Это устройство сочетает в себе функции осциллографа, мультиметра и генератора сигналов. В осциллографе используется аппаратная архитектура FPGA+RM+АЦП с частотой дискретизации 250 MS/s, аналоговой полосой пропускания 50 МГц и встроенным модулем защиты от высокого напряжения, который поддерживает измерения пикового напряжения до ±400 В. Он также поддерживает сохранение и просмотр снимков экрана формы сигнала для вторичного анализа.

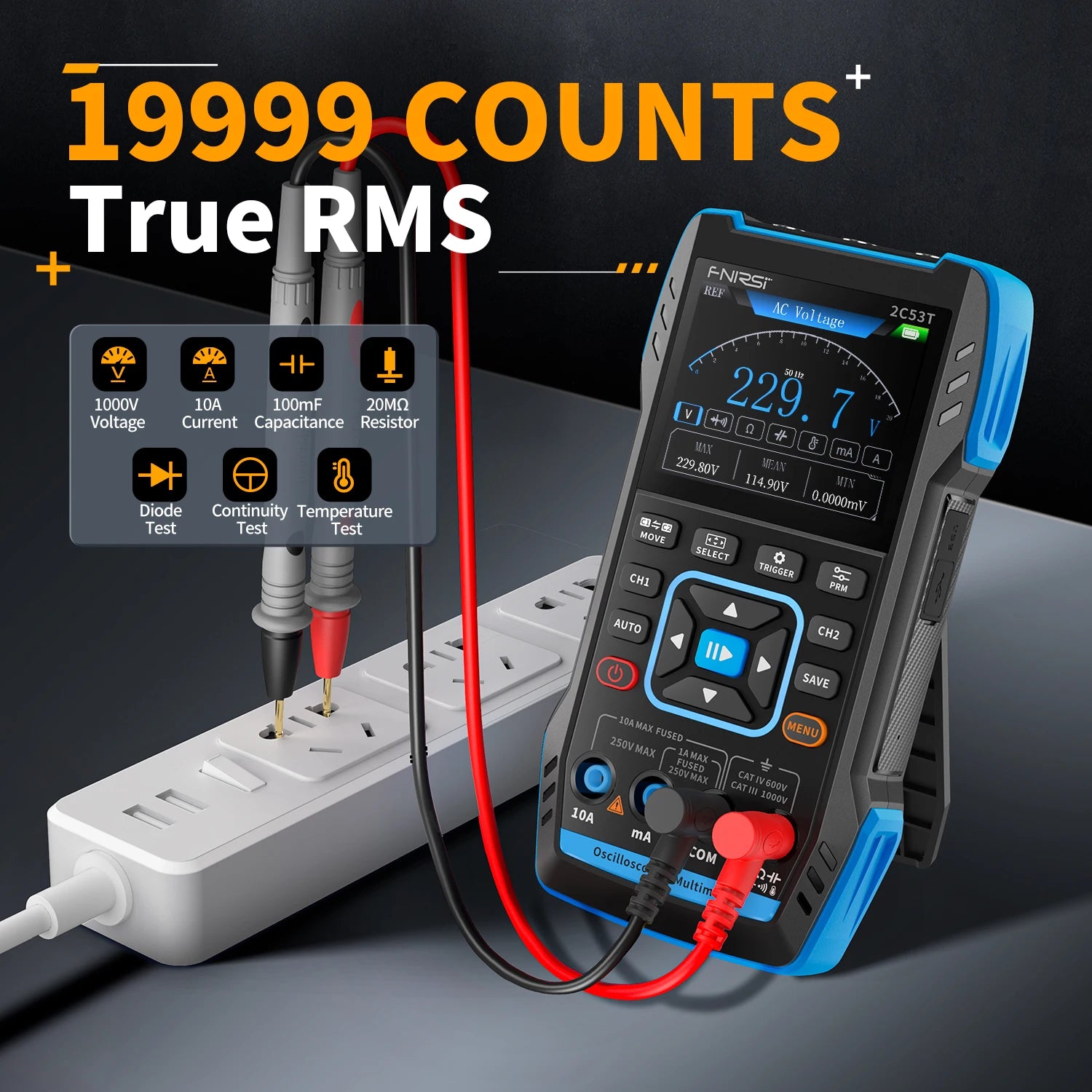

Функция мультиметра обеспечивает 4,5 разряда с 19999 отсчетов истинного среднеквадратического значения, поддерживает измерения напряжения и тока переменного/постоянного тока, а также измерения емкости, сопротивления, диодов и целостности цепи, что делает его идеальным многофункциональным инструментом для профессионалов, заводов, школ, энтузиастов или домашнее использование.

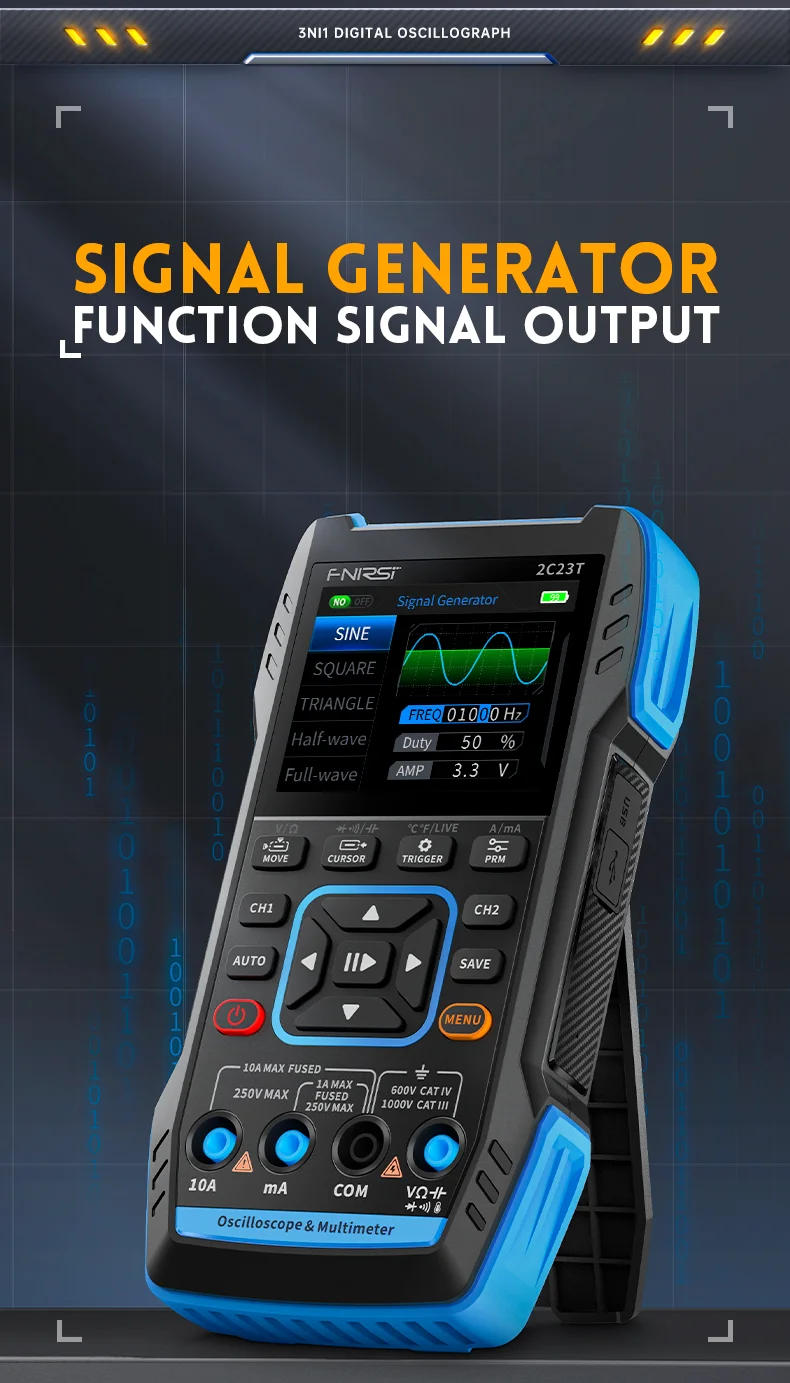

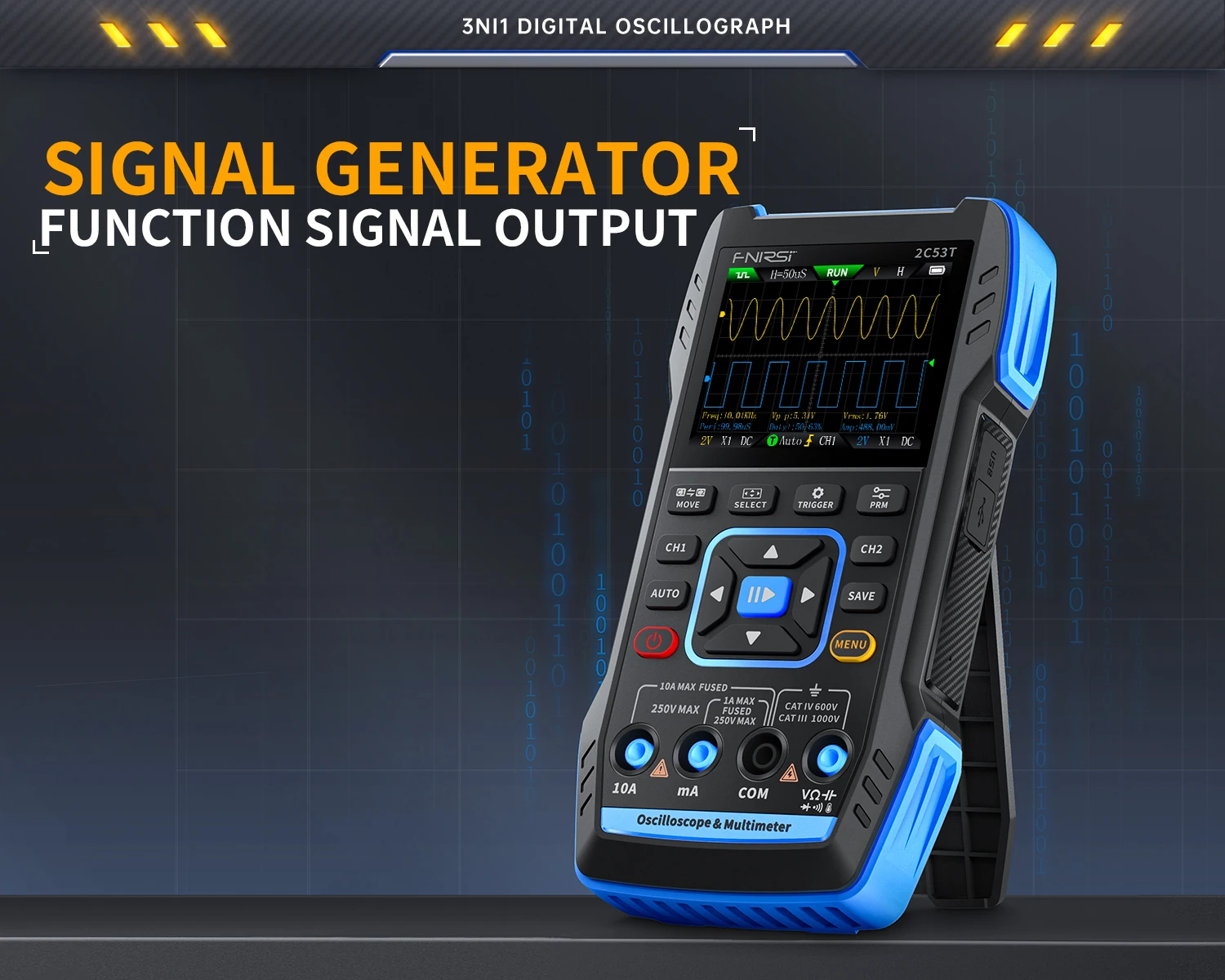

Встроенный генератор функциональных сигналов DDS может выводить 13 типов функциональных сигналов с максимальной выходной частотой 50 кГц и шагом 1 Гц. Выходная частота, амплитуда и рабочий цикл регулируются. Он оснащен 2,8-дюймовым ЖК-экраном высокой четкости с разрешением 320*240 и встроенной перезаряжаемой литиевой батареей емкостью 3000 мАч с временем работы в режиме ожидания до 6 часов. Его компактный размер предоставляет пользователям более мощные практические функции и превосходную портативность.

Ключевые особенности:

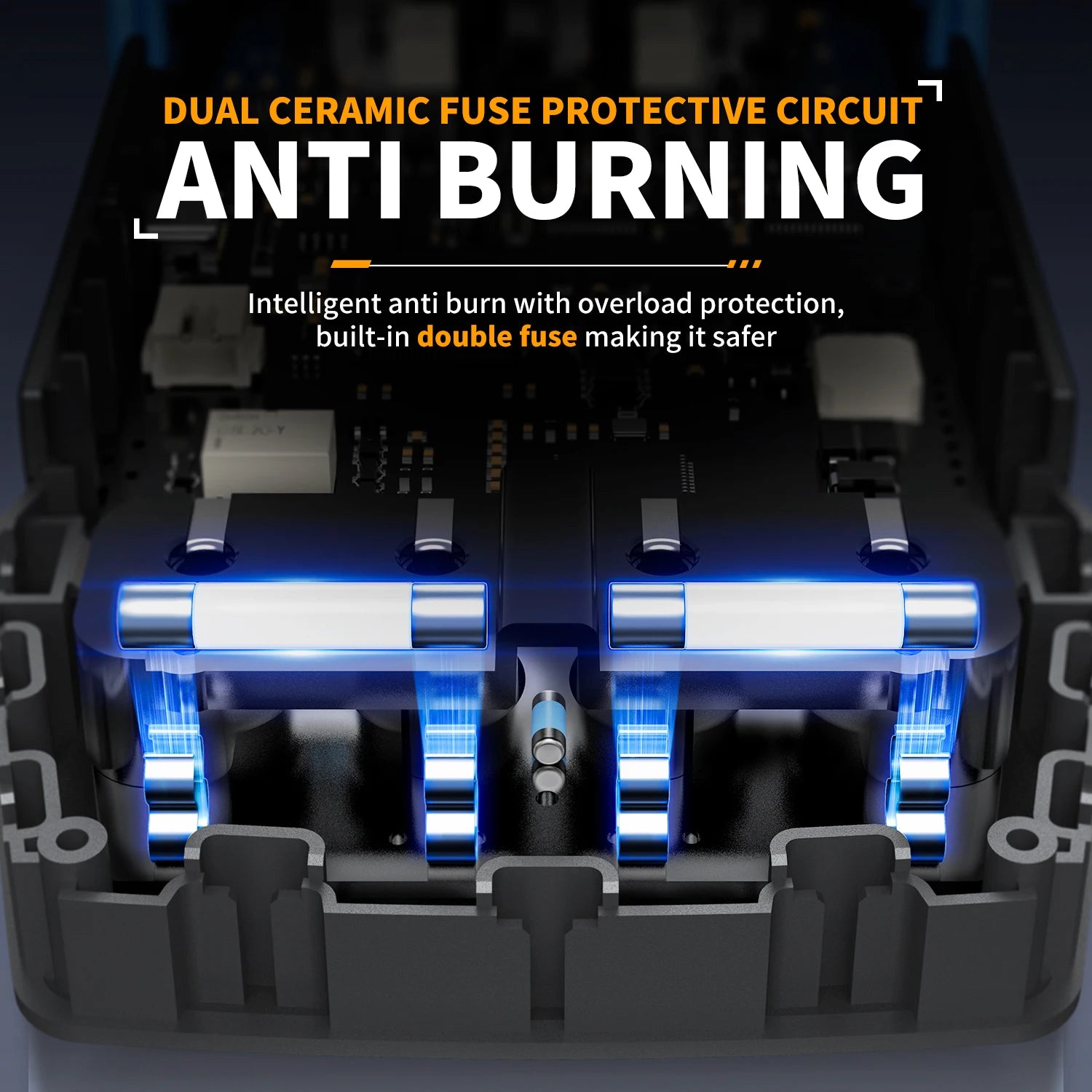

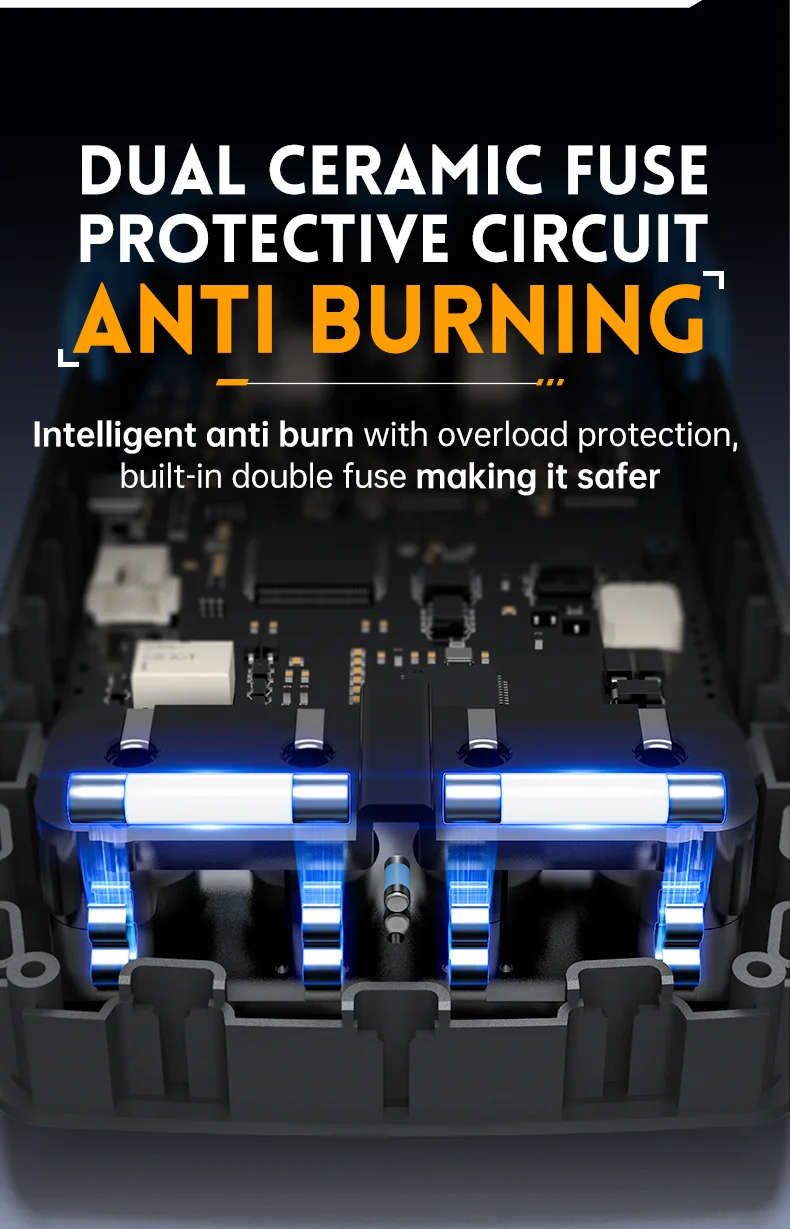

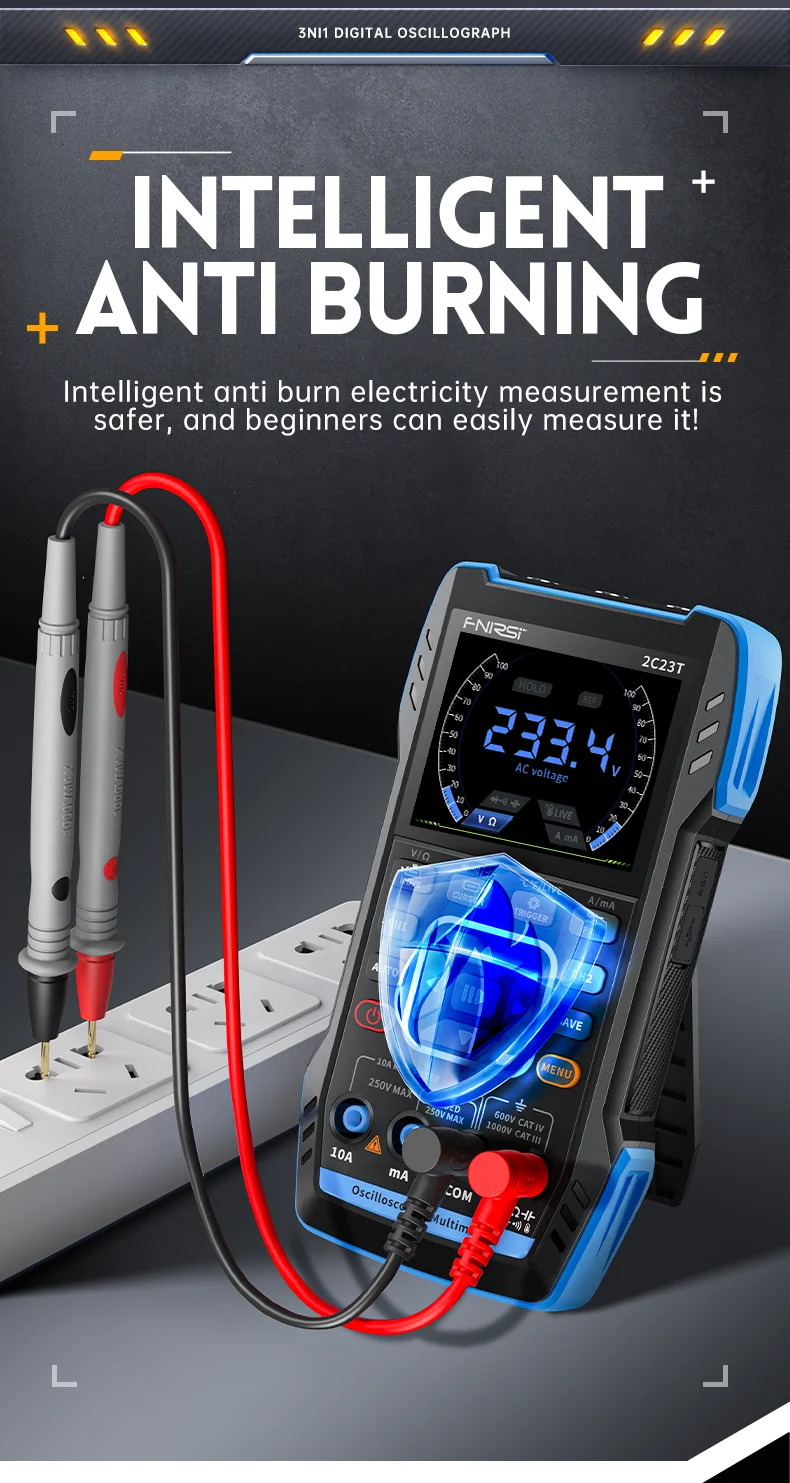

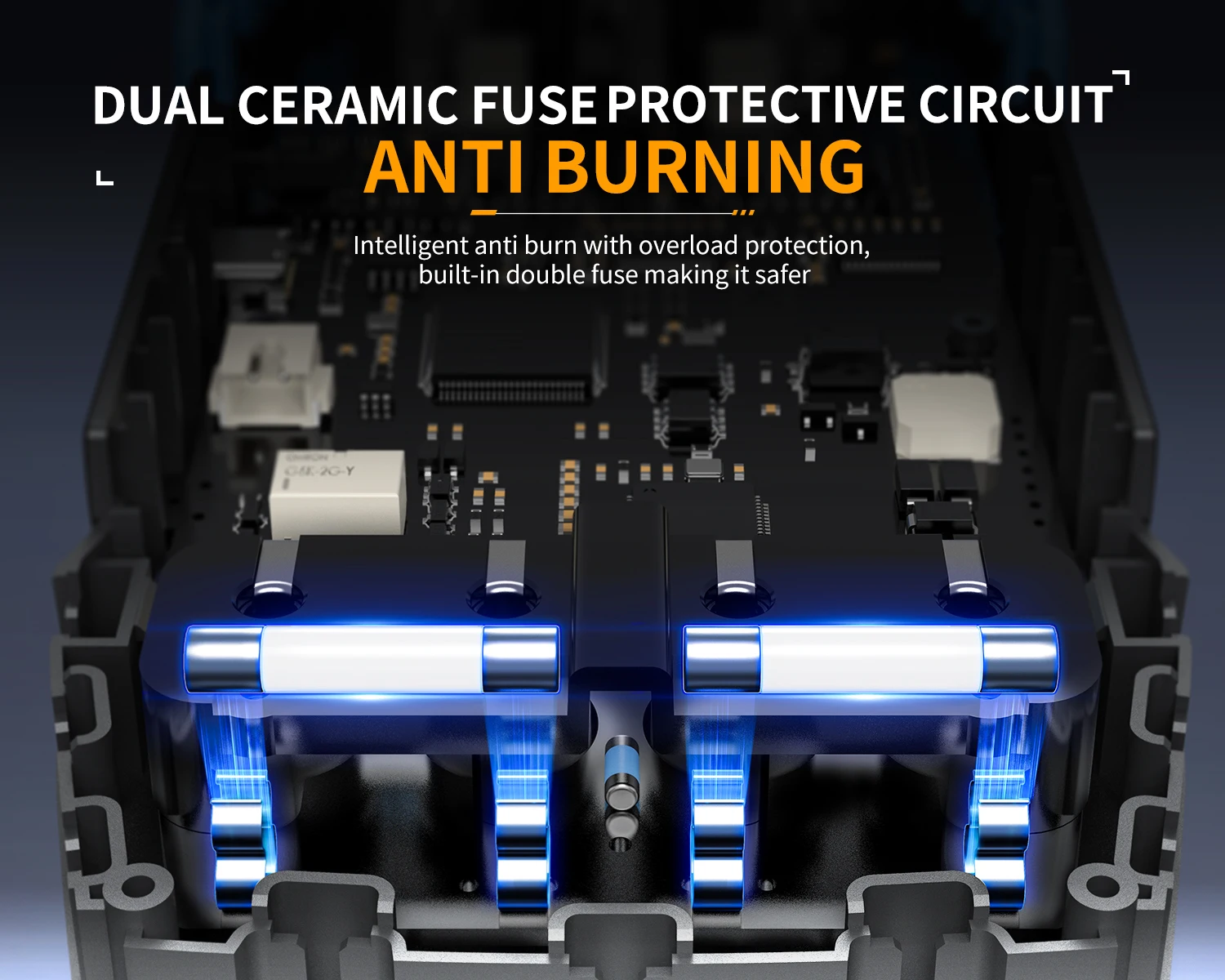

1. Защита от горения: Защитная схема с двойным керамическим предохранителем. Интеллектуальная защита от ожогов, защита от перегрузки и встроенный двойной предохранитель делают его более безопасным.

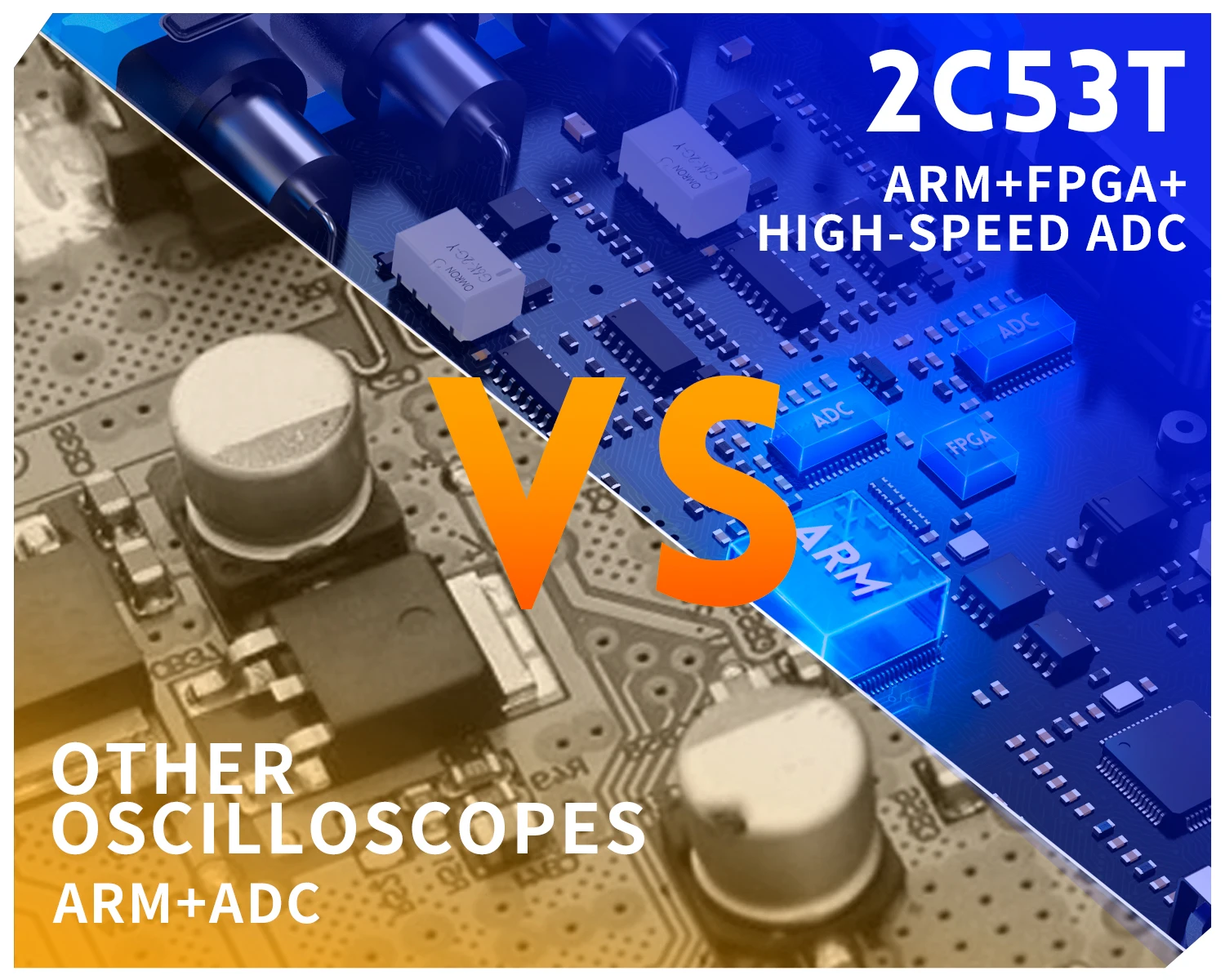

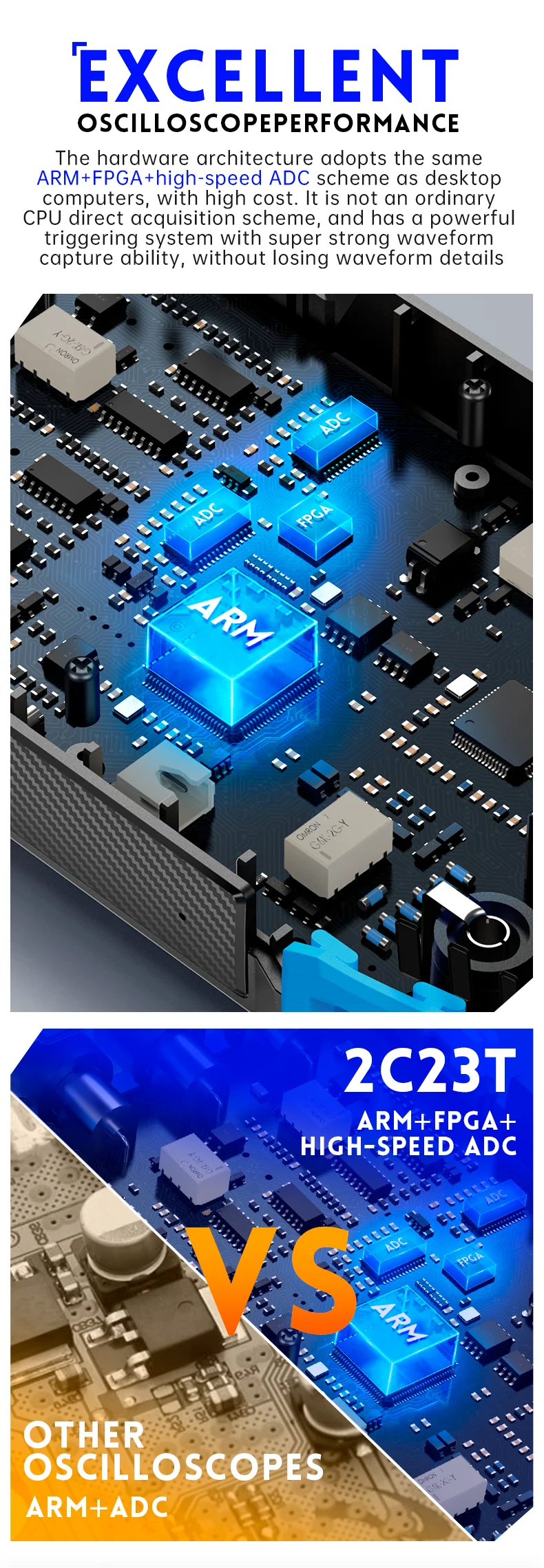

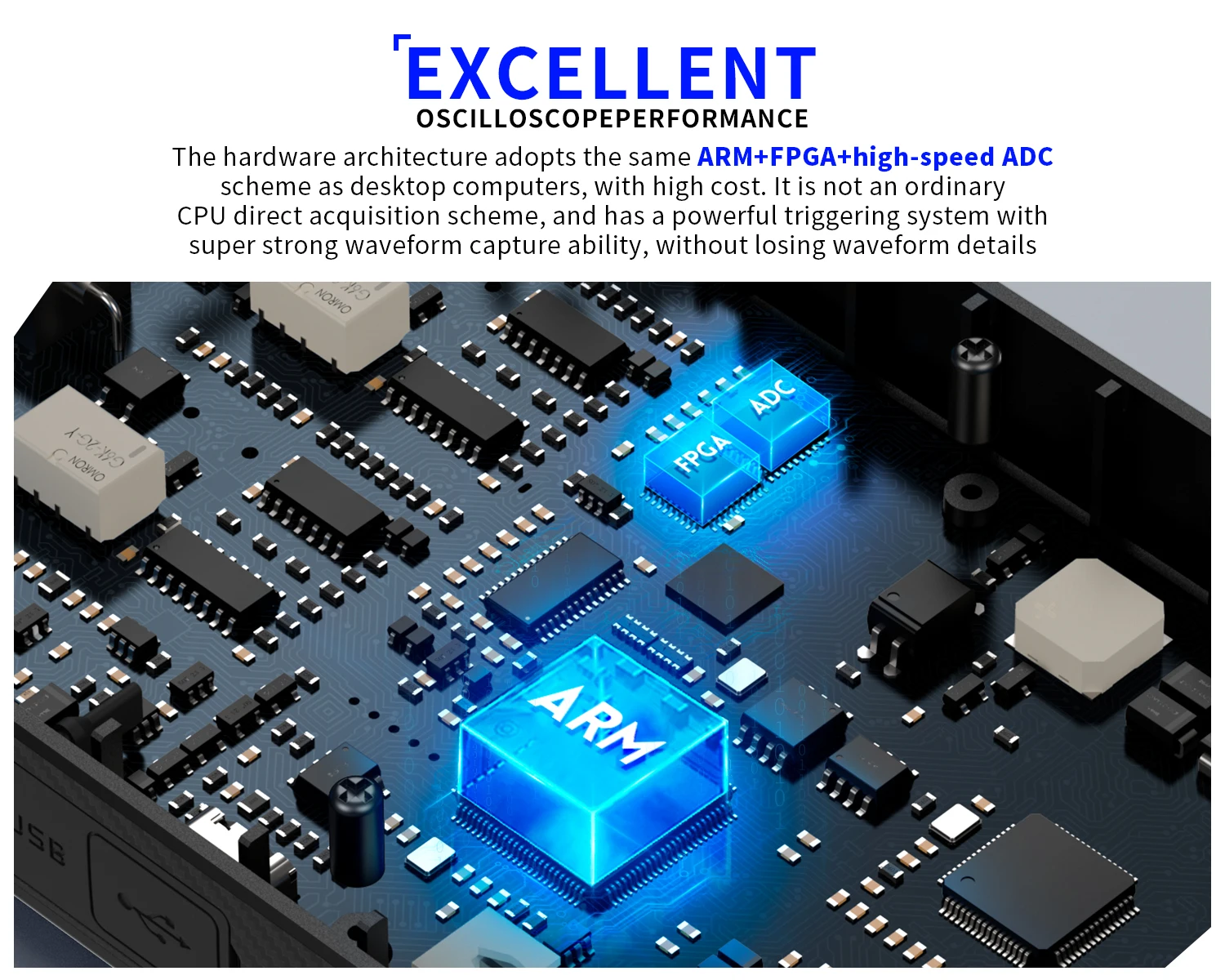

2. Отличная производительность: ппаратная архитектура использует ту же схему ARM + FPGA + высокоскоростной АЦП, что и настольные компьютеры, но с высокой стоимостью. Это не обычная схема прямого сбора данных с ЦП, она имеет мощную систему запуска со сверхсильной способностью захвата формы сигнала без потери деталей формы сигнала.

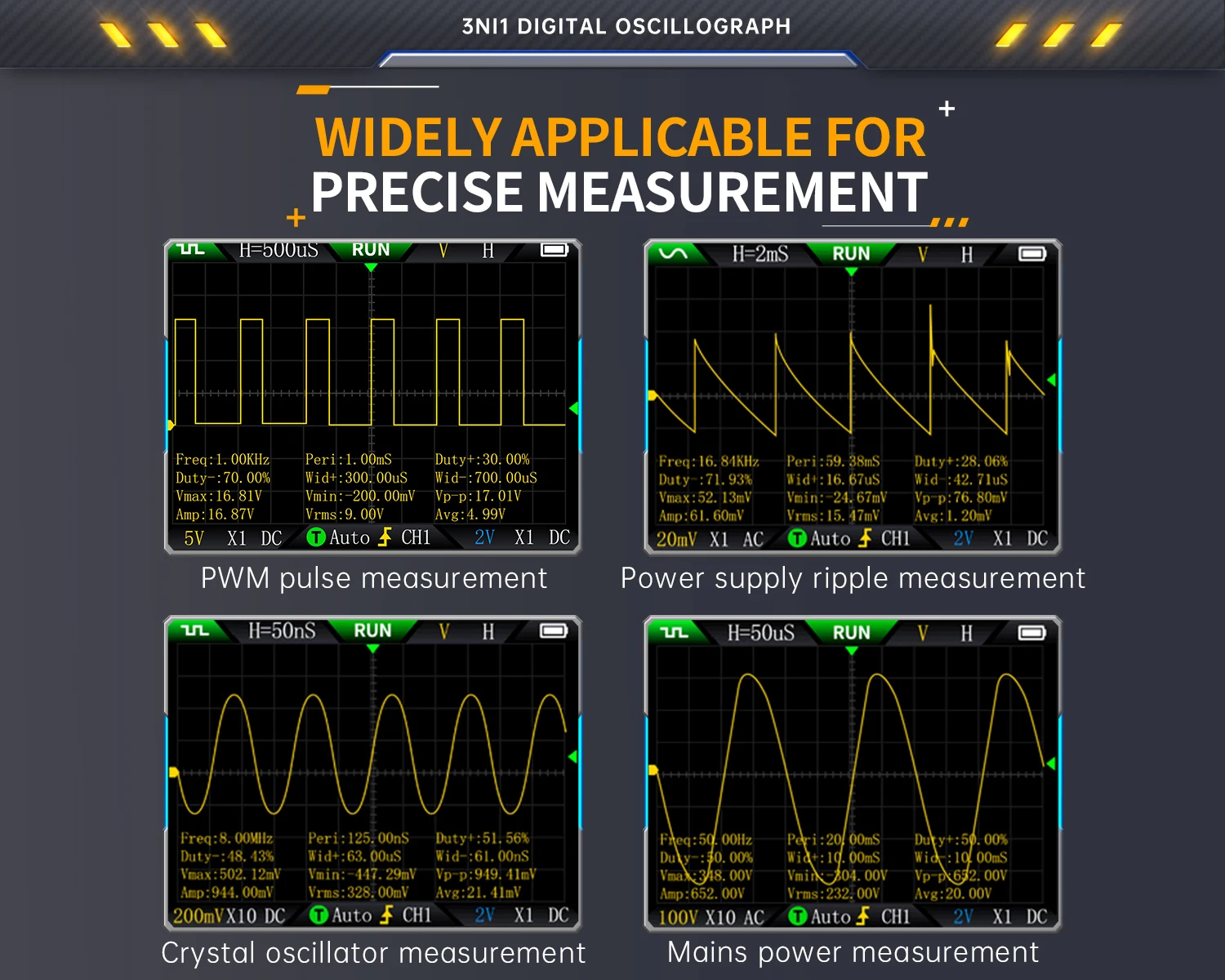

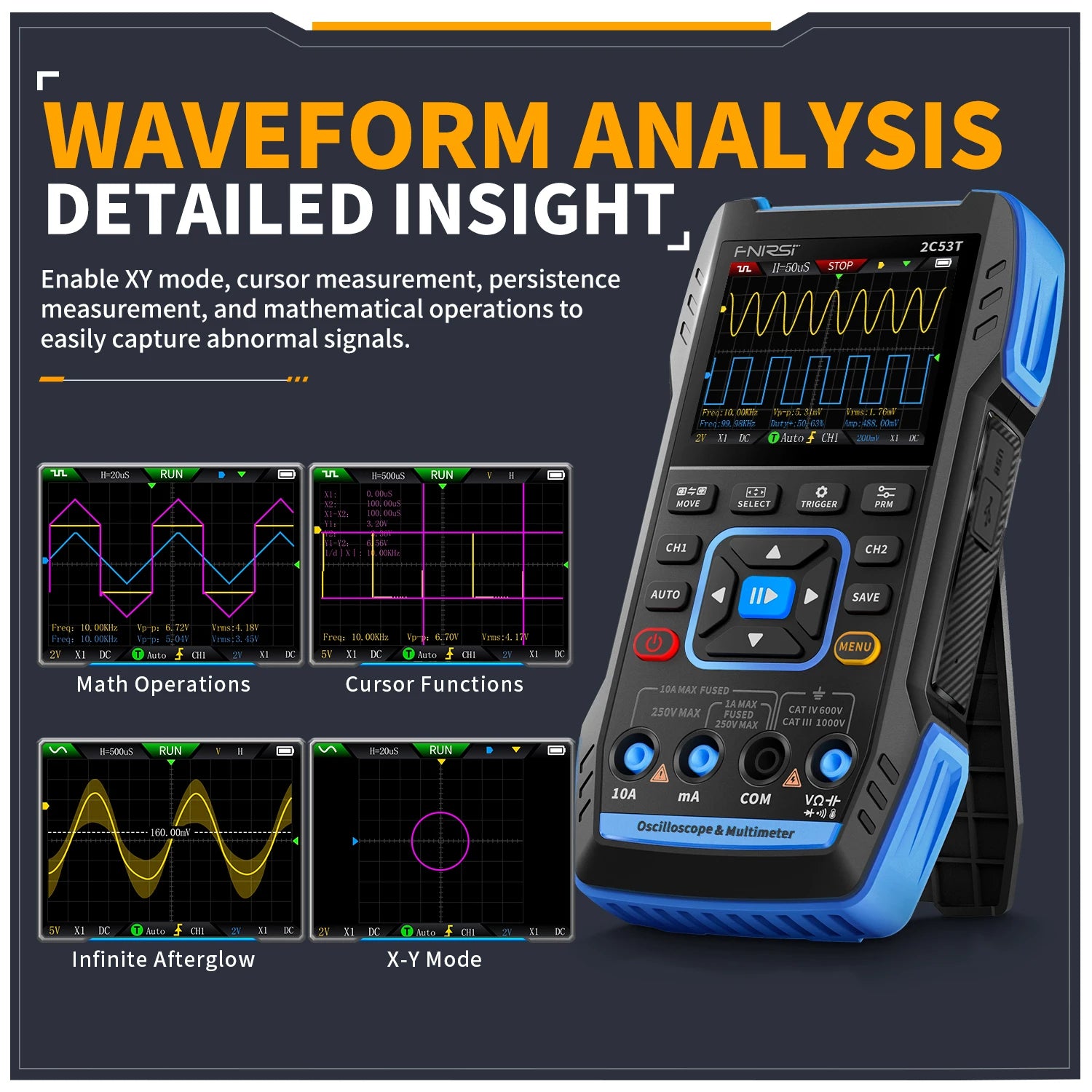

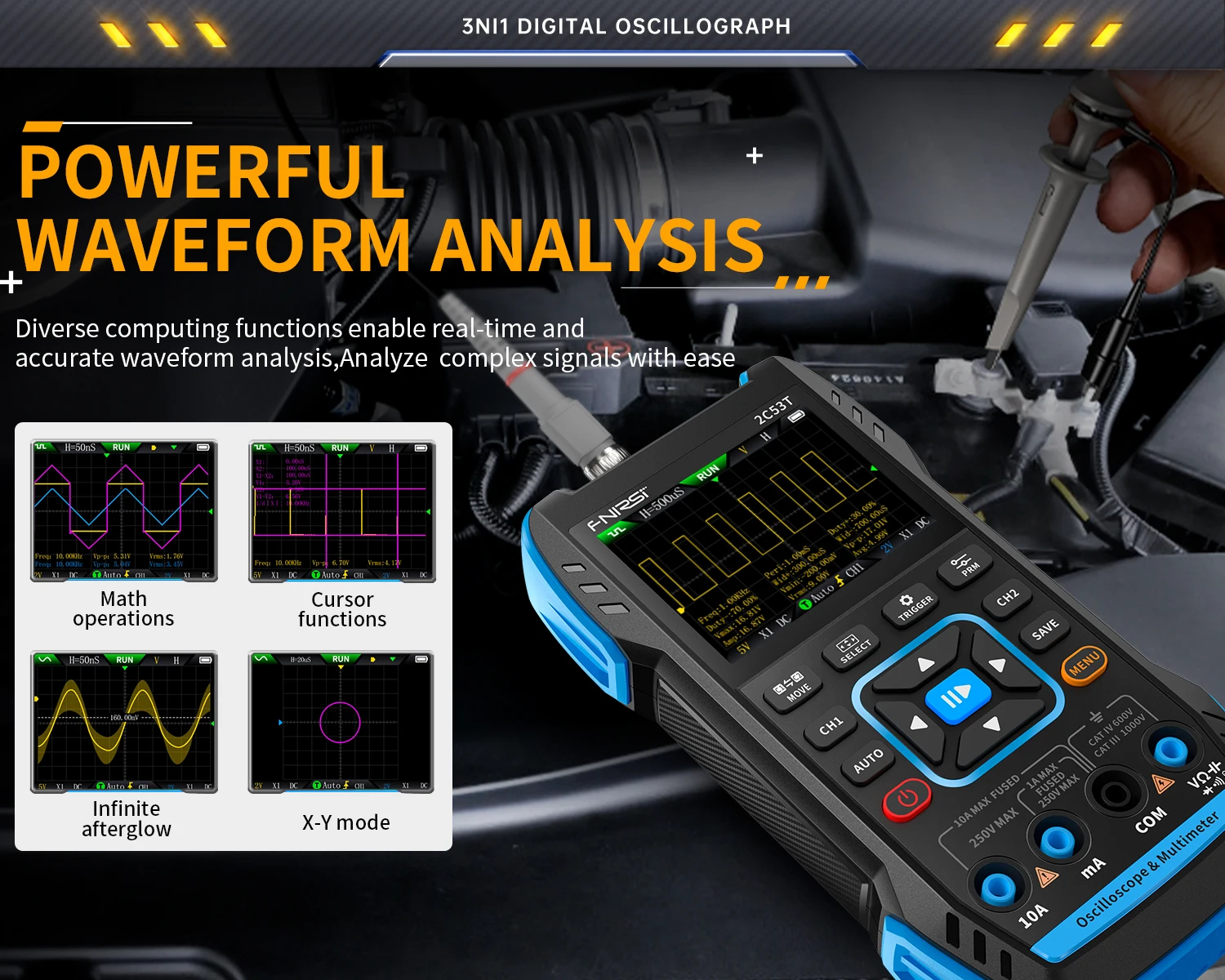

3. Детальный анализ формы сигнала: Он поддерживает расширенные функции, такие как режим XY, измерение курсора, измерение послесвечения, математические операции и т. д., что позволяет легко фиксировать аномальные сигналы. Поддерживает сохранение и экспорт сигналов для удобного вторичного анализа.

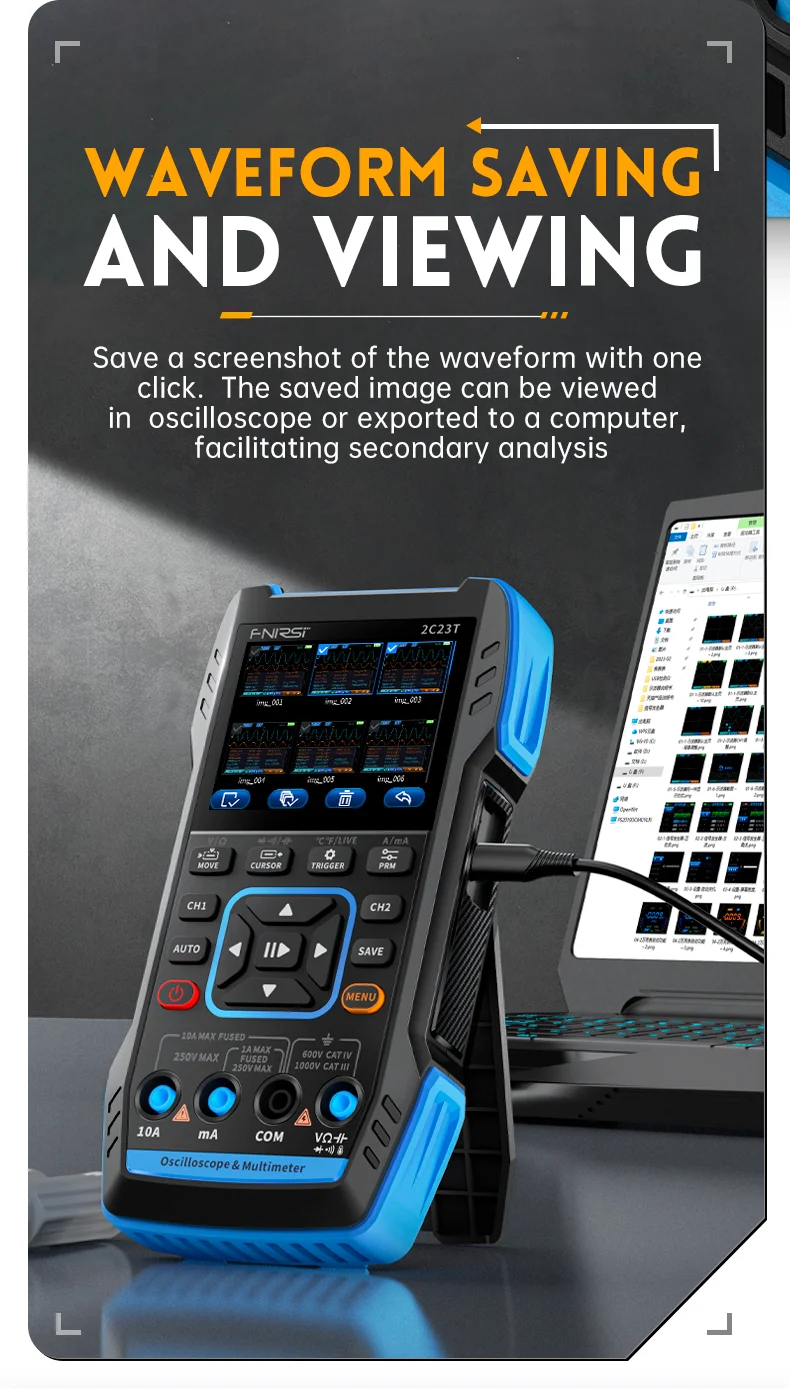

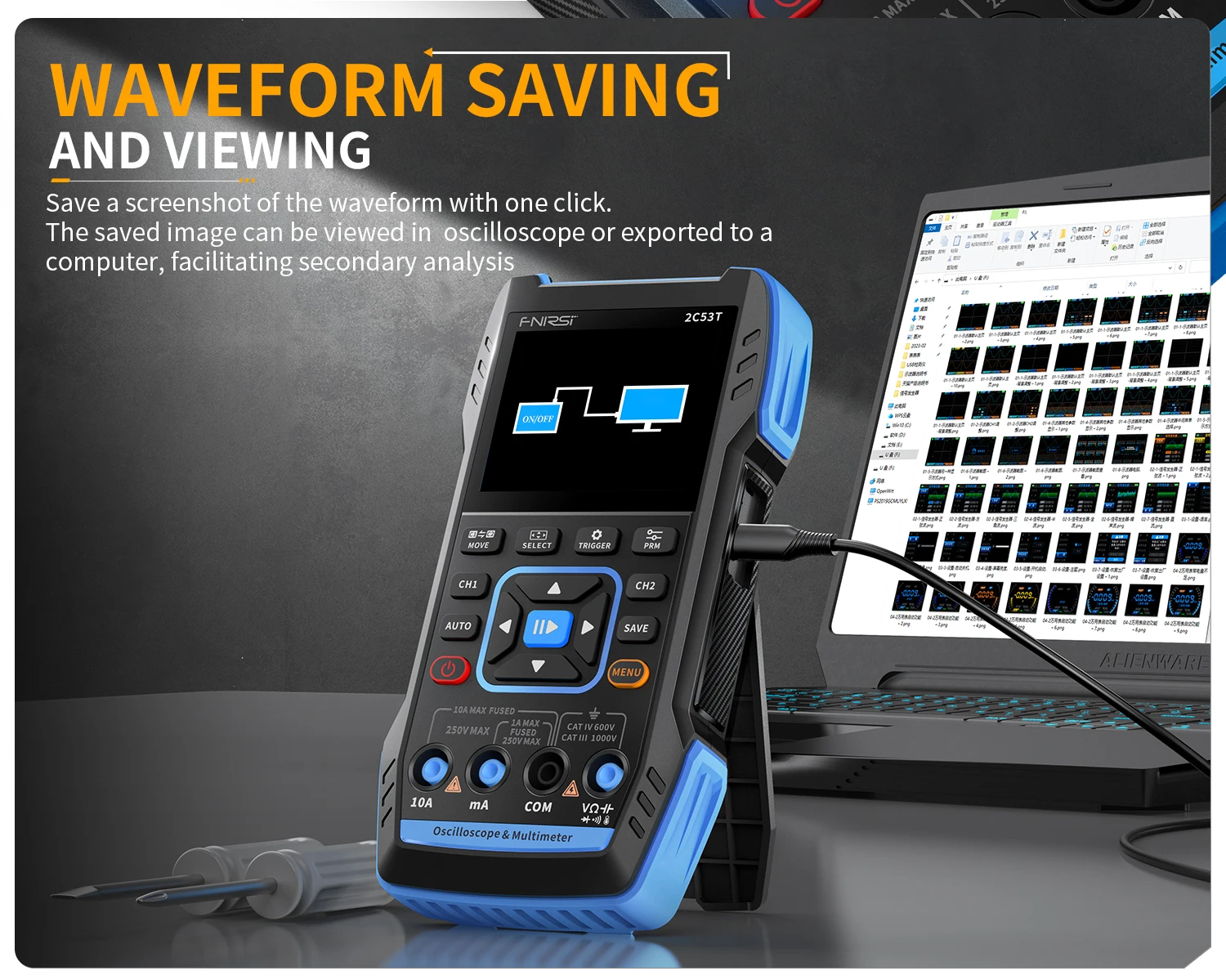

4. Сохранение и просмотр сигналов: Сохраните скриншот формы сигнала одним щелчком мыши. Сохраненное изображение можно просмотреть на осциллографе или экспортировать на компьютер для облегчения вторичного анализа.

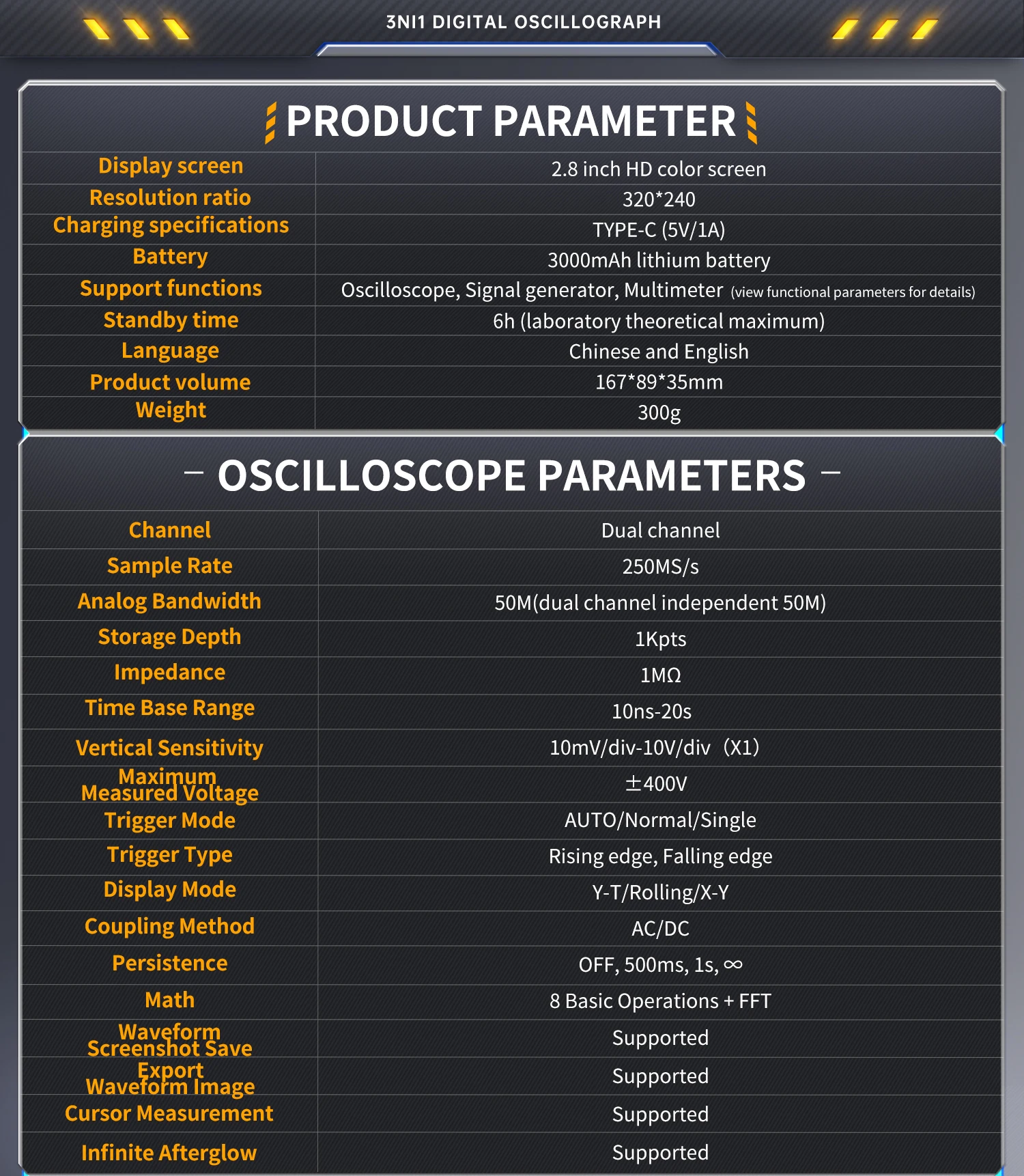

Основной параметр

Модель продукта: 2C53T

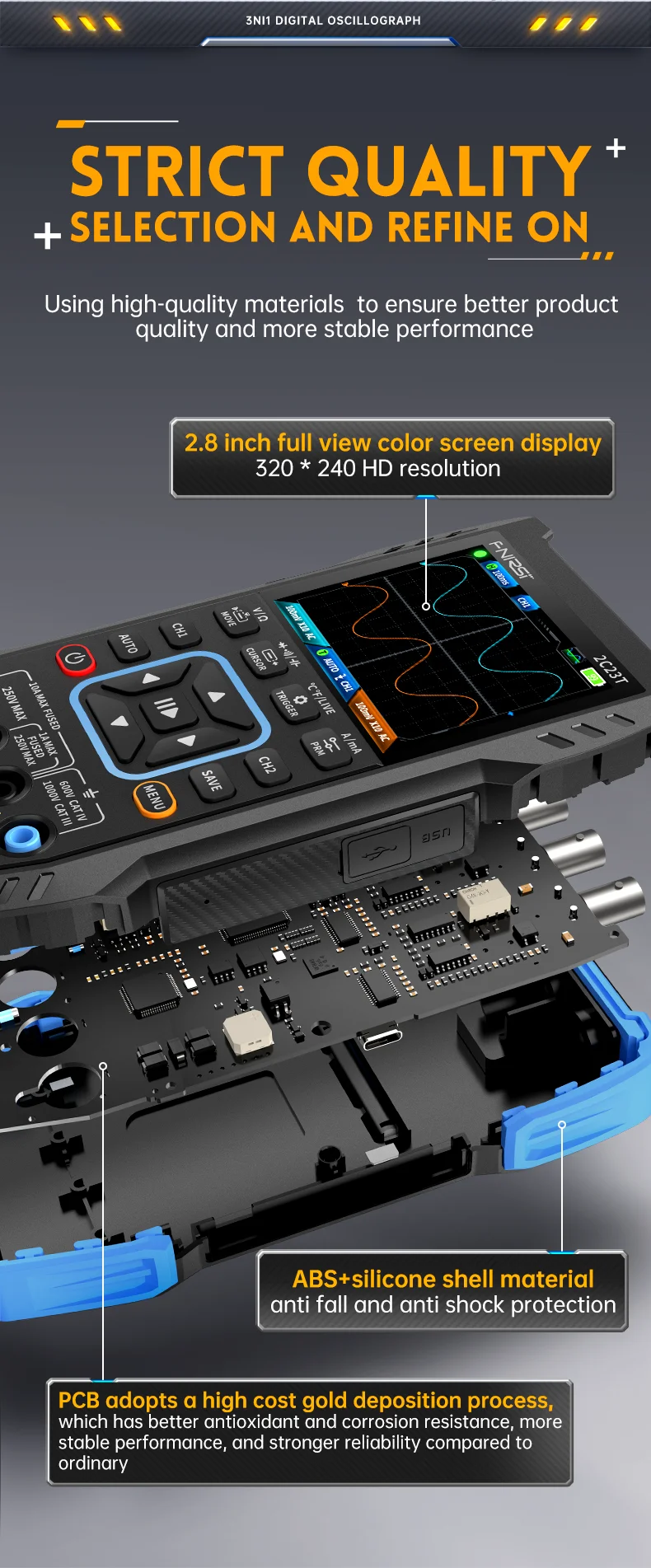

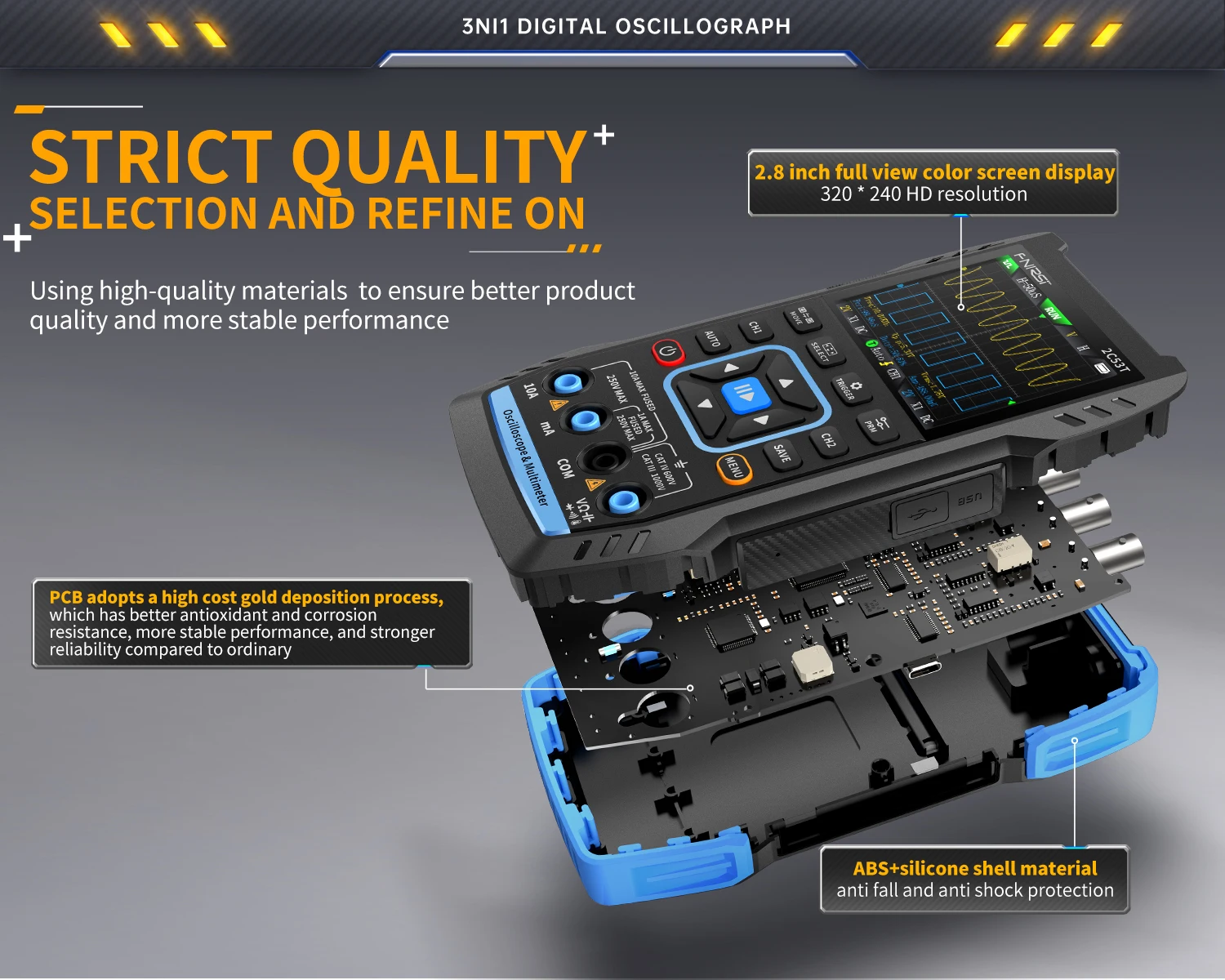

Дисплей: 2,8-дюймовый цветной HD-экран

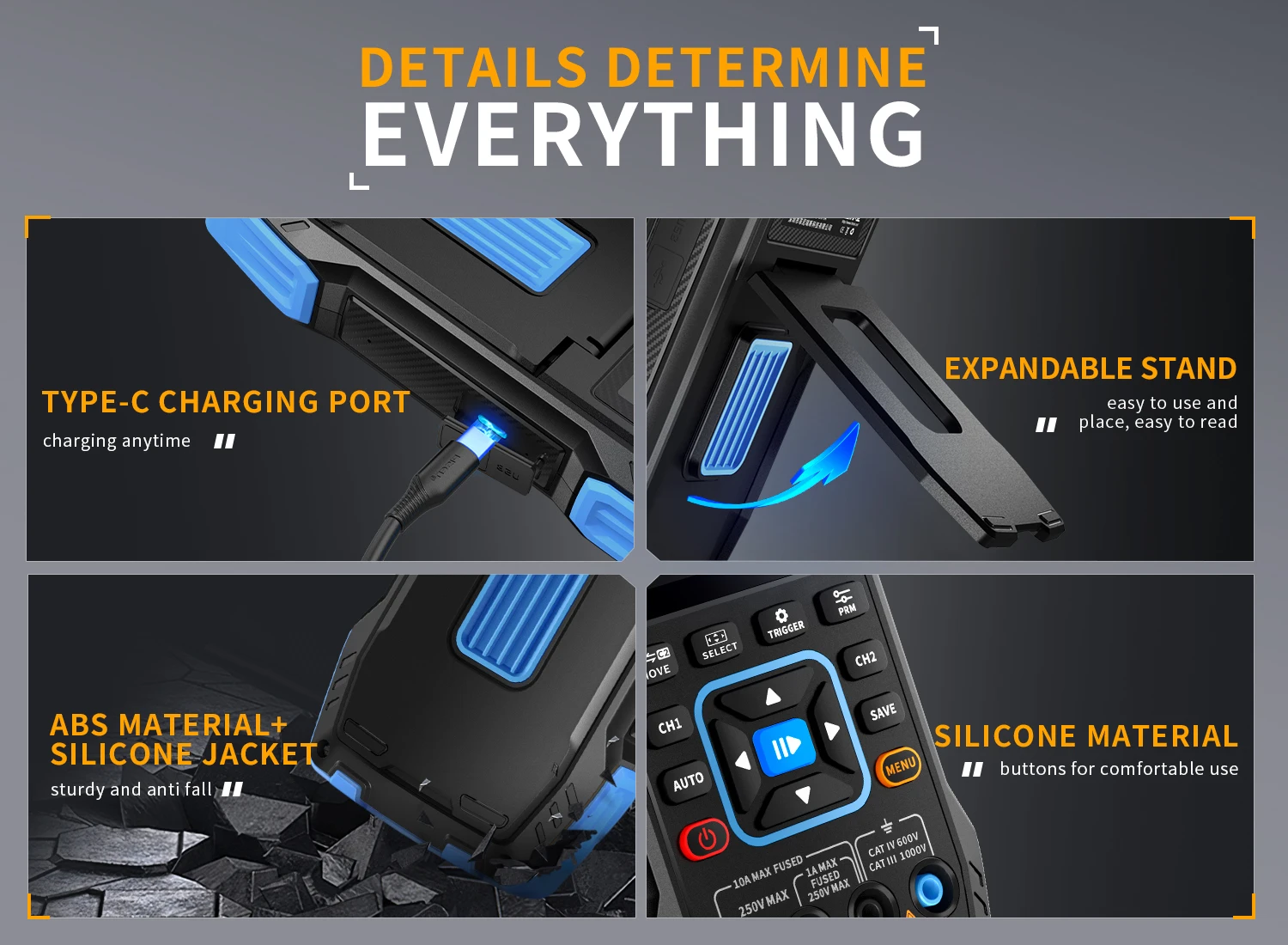

Характеристики зарядки: TYPE-C (5 В/1 А)

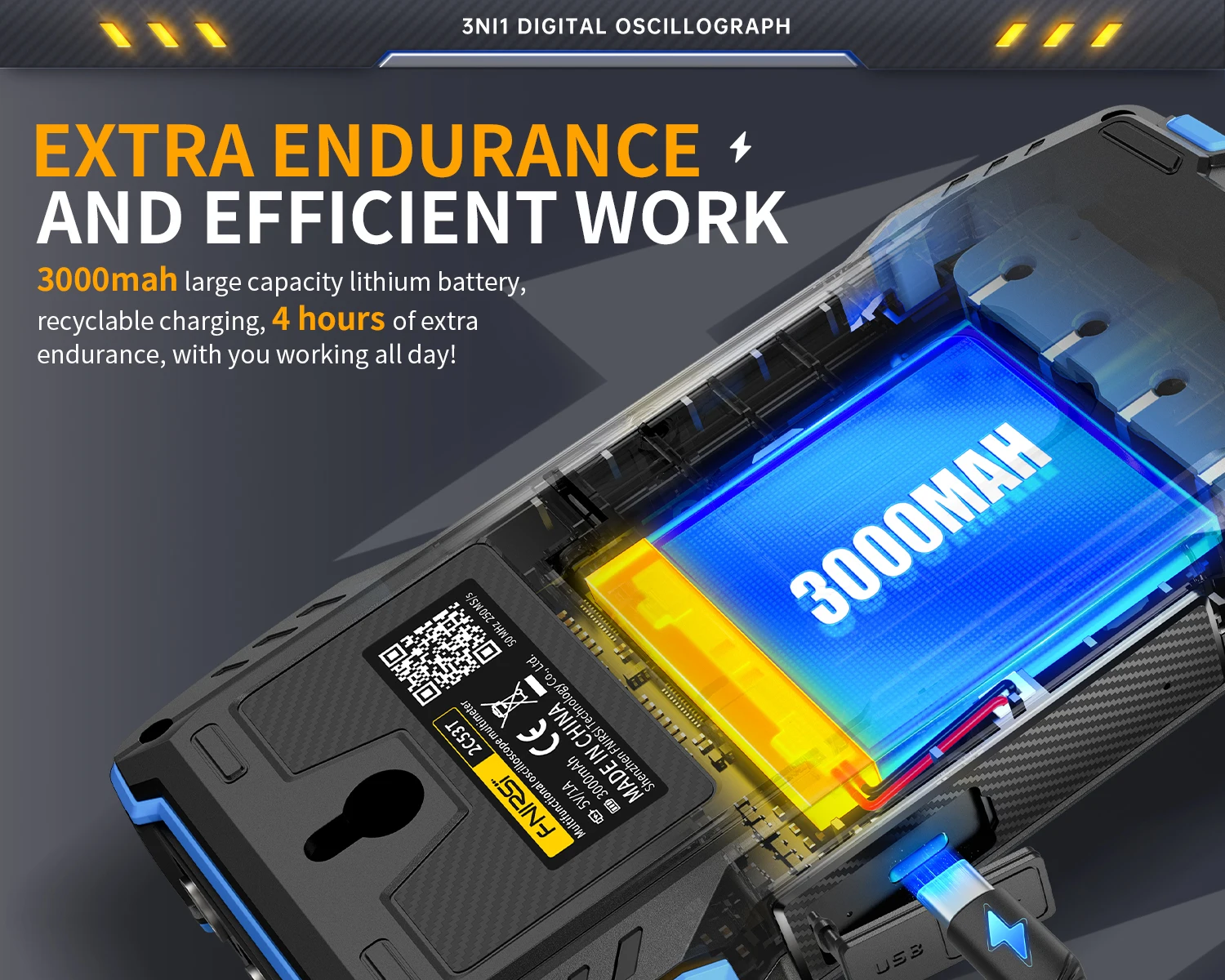

Батарея: литиевая батарея емкостью 3000 мАч.

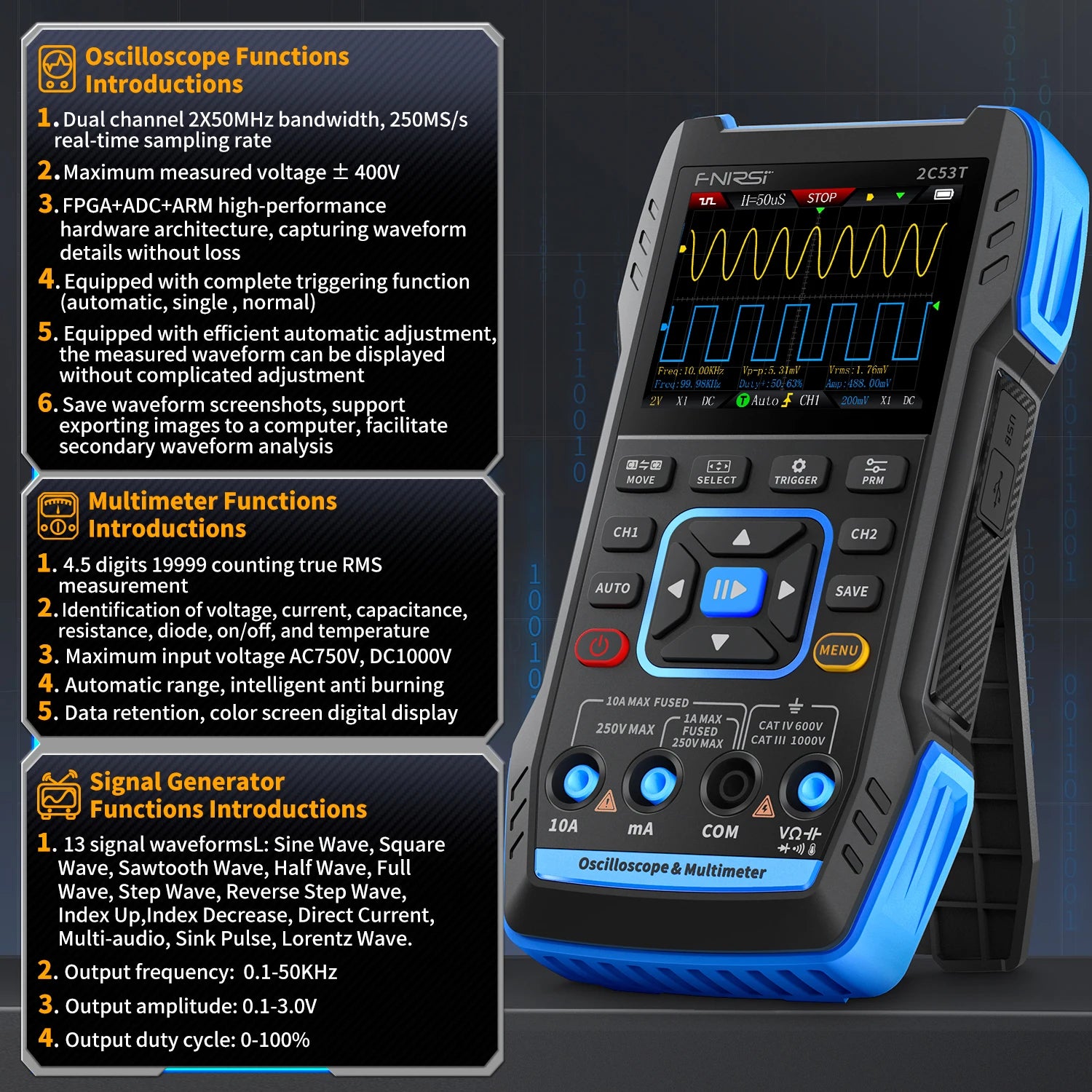

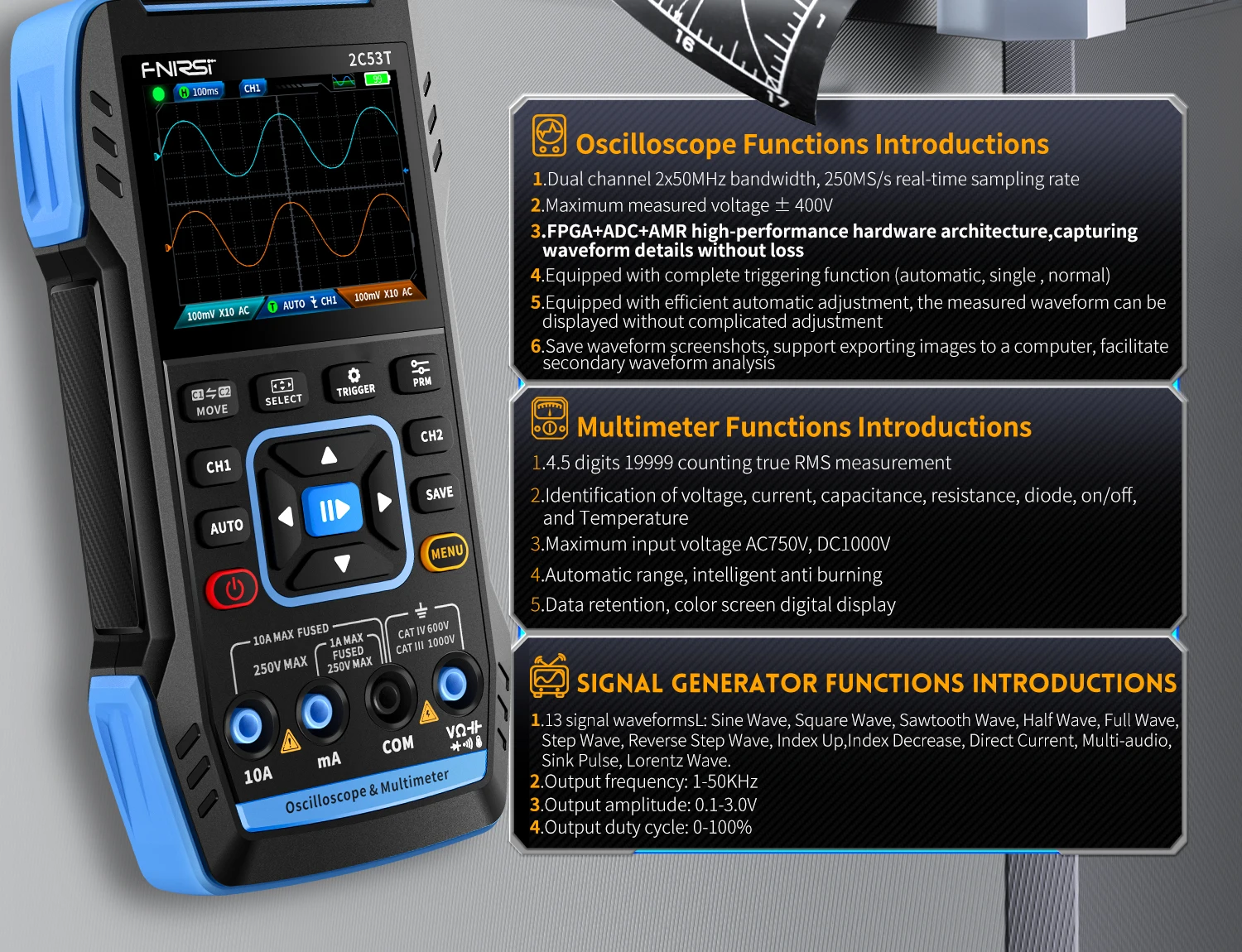

Параметр осциллографа

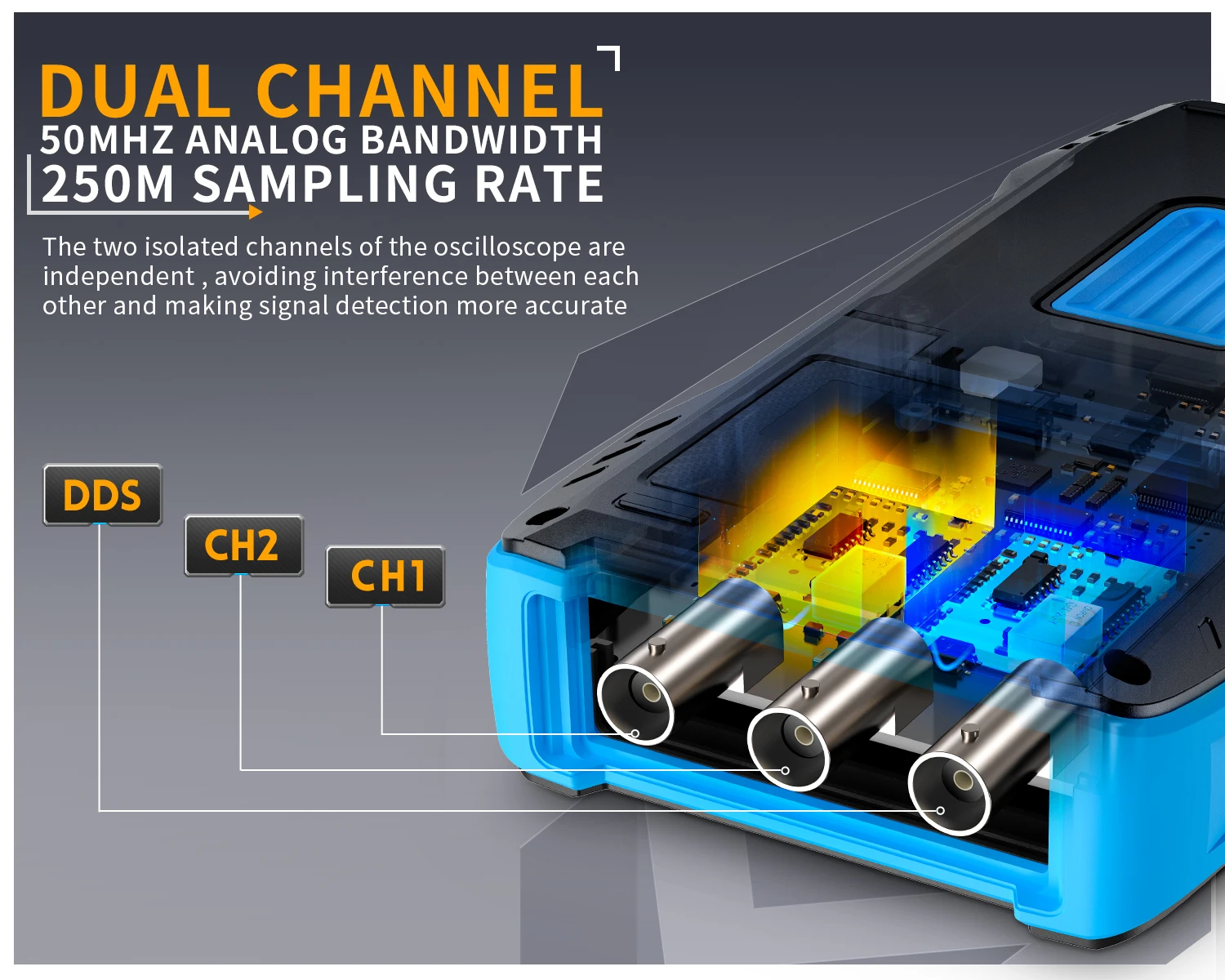

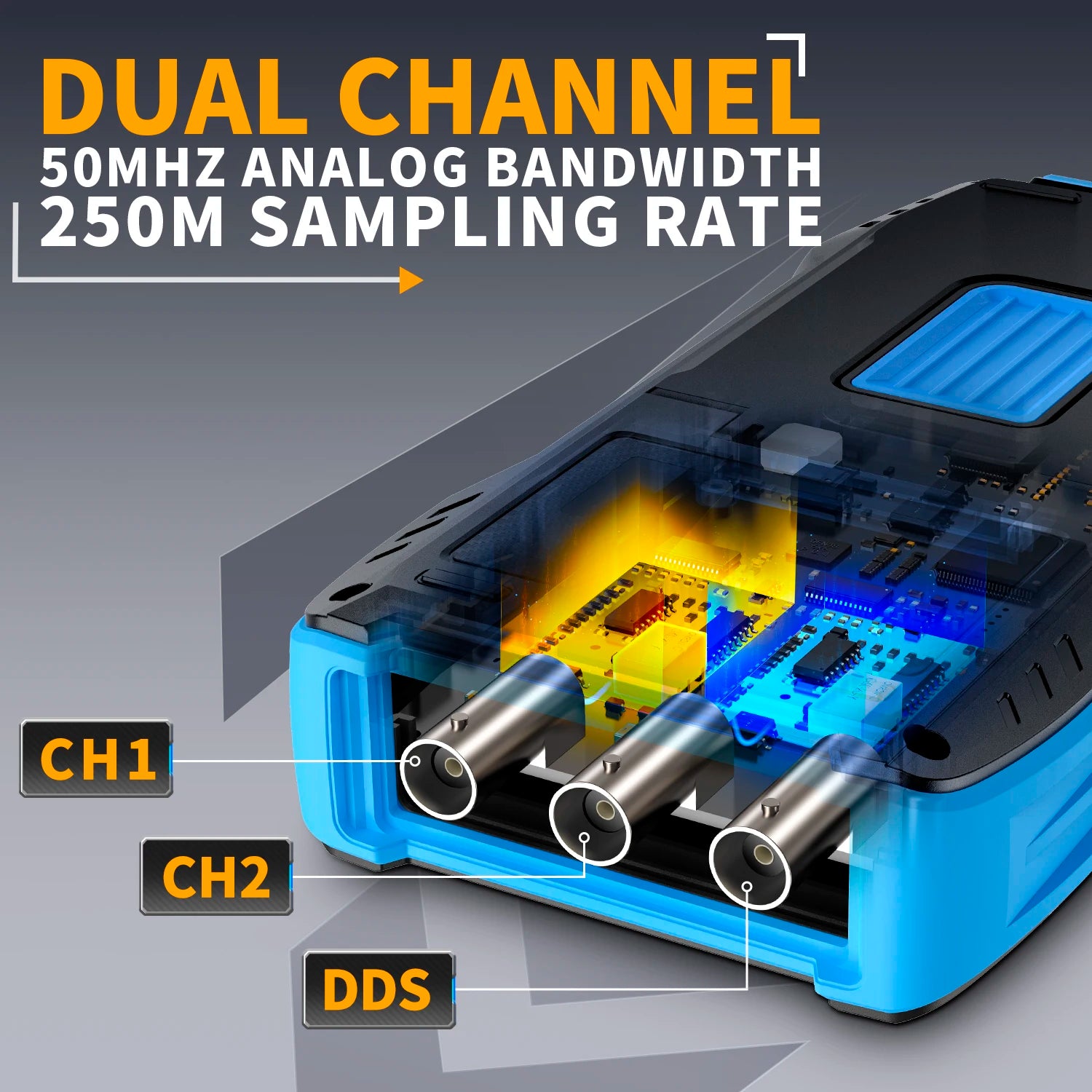

Канал: двухканальный

Частота дискретизации: 250 мс/с

Аналоговая полоса пропускания: 50 м (двухканальный независимый 50 м)

Глубина хранения: 1 тыс. точек

Импеданс: 1 МОм

Диапазон временной развертки: 10 нс-20 с

Вертикальная чувствительность: 10 мВ/дел-10 В/дел (X1)

Максимальное измеренное напряжение: ± 400 В

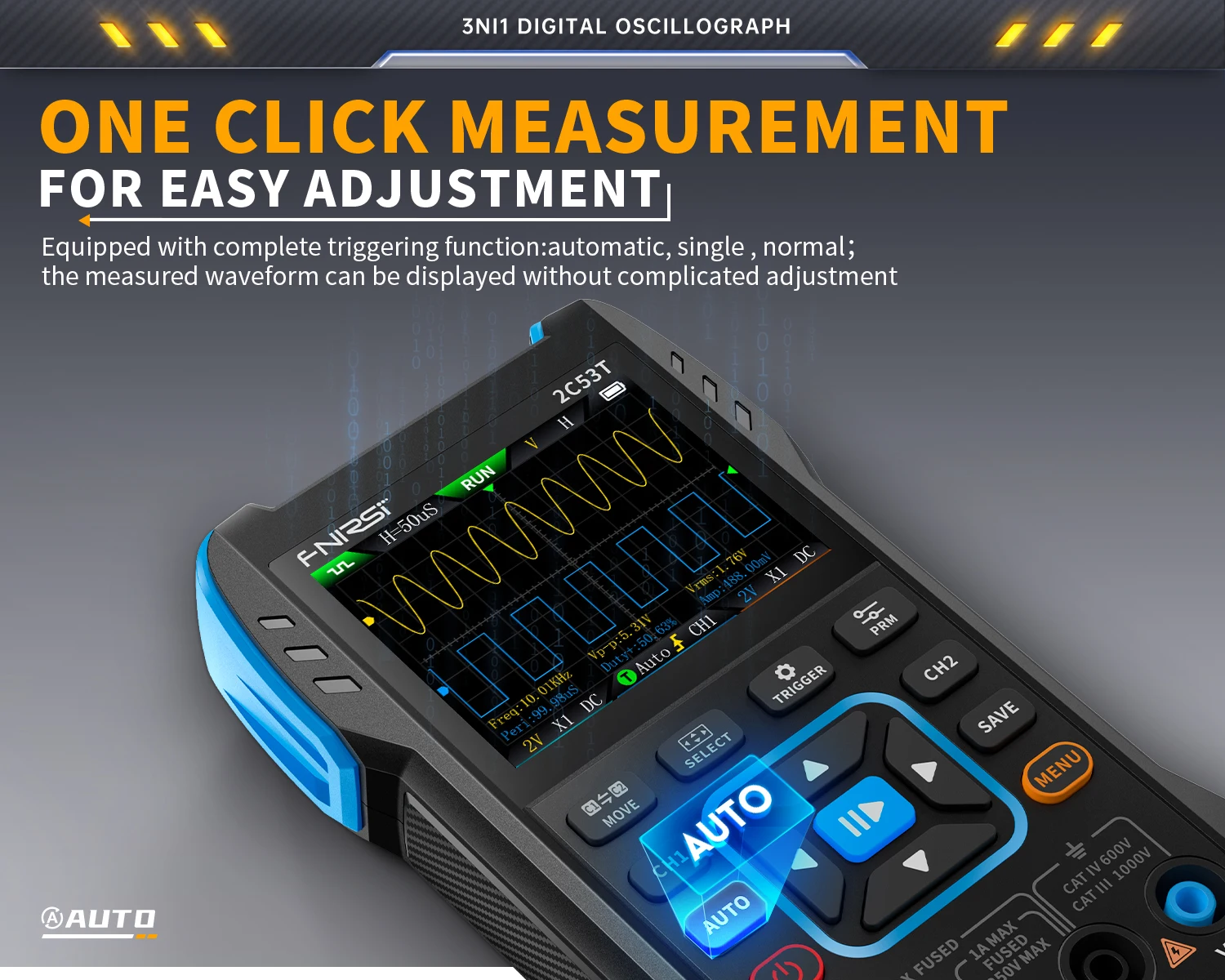

Режим триггера: АВТО/Нормальный/Одиночный

Тип триггера: нарастающий фронт, спадающий фронт

Режим отображения: Y-T/Rolling/X-Y

Метод соединения: переменный/постоянный ток

Постоянство: ВЫКЛ, 500 мс, 1 с, ∞

Математика: 8 основных операций + БПФ

Сохранение скриншота формы сигнала: поддерживается

Экспорт изображения сигнала: поддерживается

Измерение курсора: поддерживается

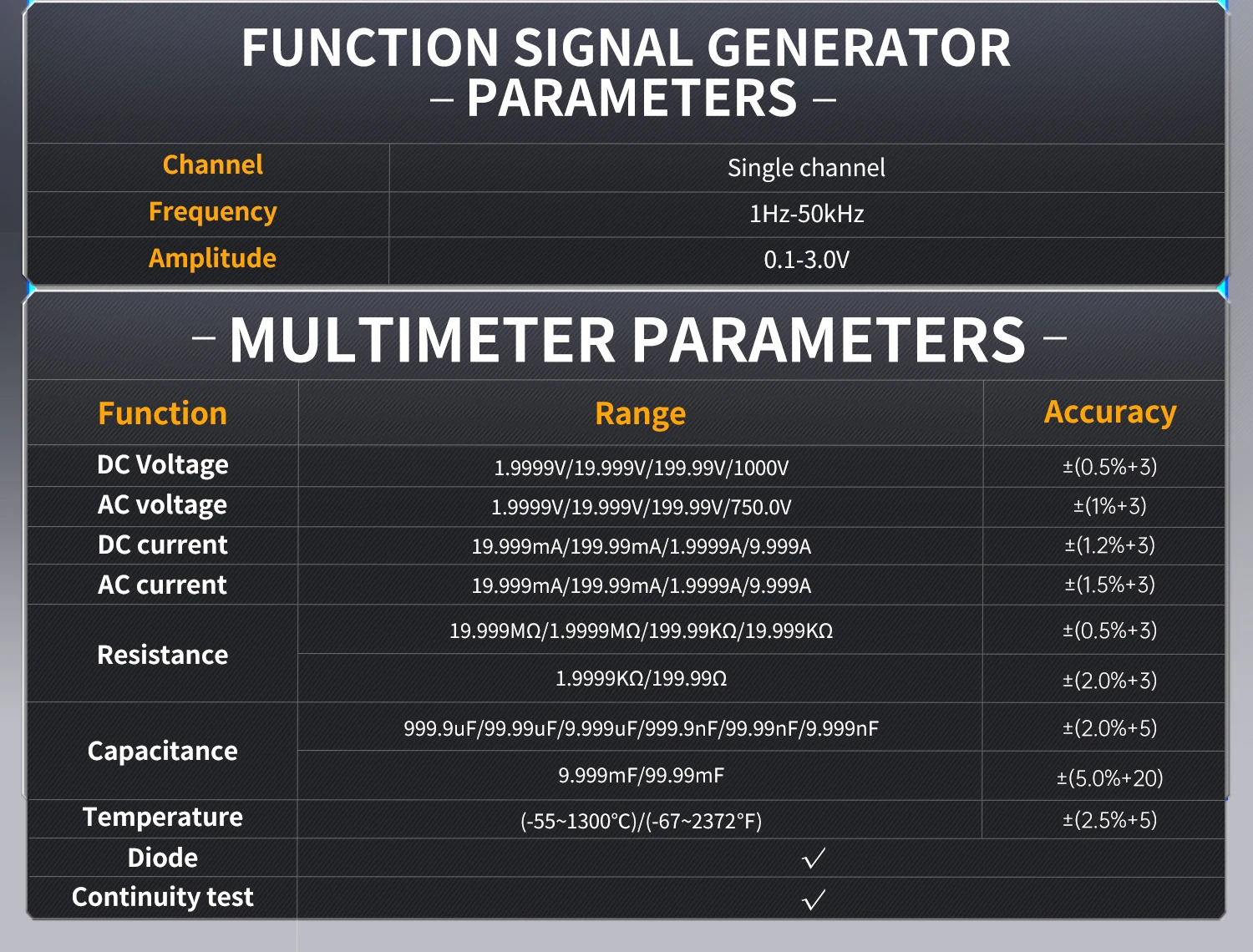

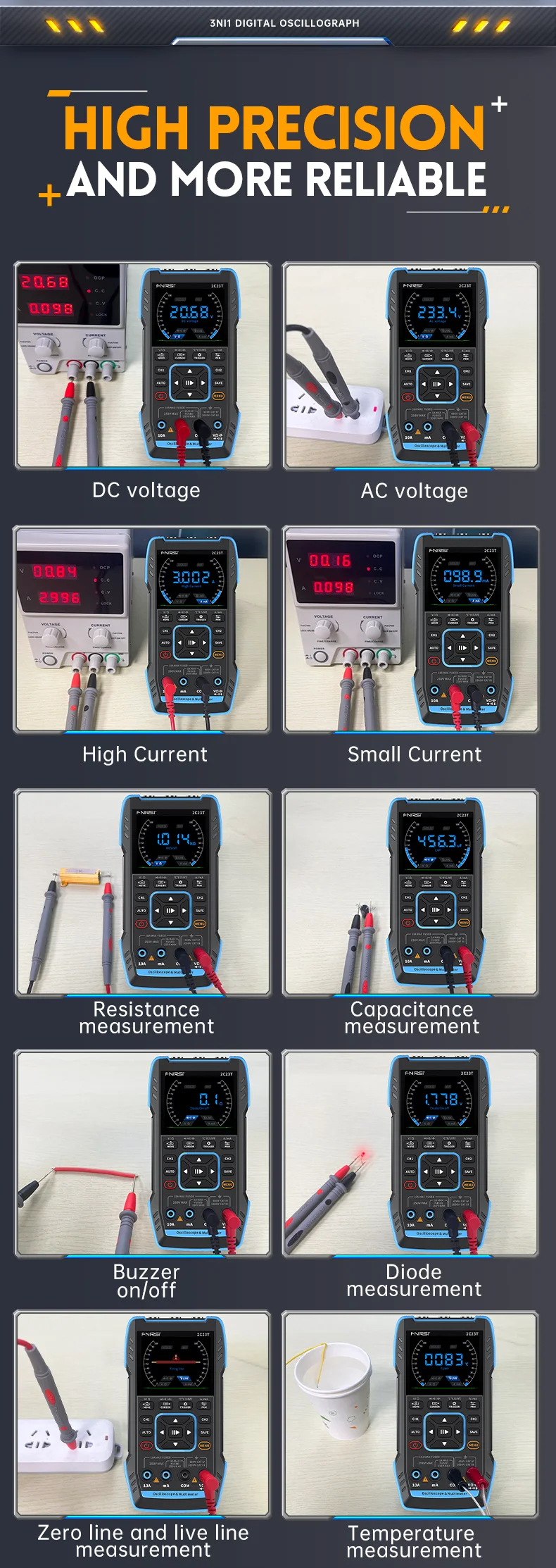

Параметр мультиметра

Напряжение постоянного тока: 1,9999 В/19,999 В/199,99 В/1000 В

Напряжение переменного тока: 1,9999 В/19,999 В/199,99 В/750,0 В

Постоянный ток: 19,999 мА/199,99 мА/1,9999 А/9,999 А

Переменный ток: 19,999 мА/199,99 мА/1,9999 А/9,999 А

Сопротивление: 19,999 МОм/1,9999 МОм/199,99 кОм/19,999 кОм, 1,9999 кОм/199,99 Ом

Емкость: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нФ/99,99 нФ/9,999 нФ/9,999 мкФ/99,99 мФ

Температура: (-55~1300℃)/(-67~2372℉)

Диод: ДА

Проверка непрерывности: ДА

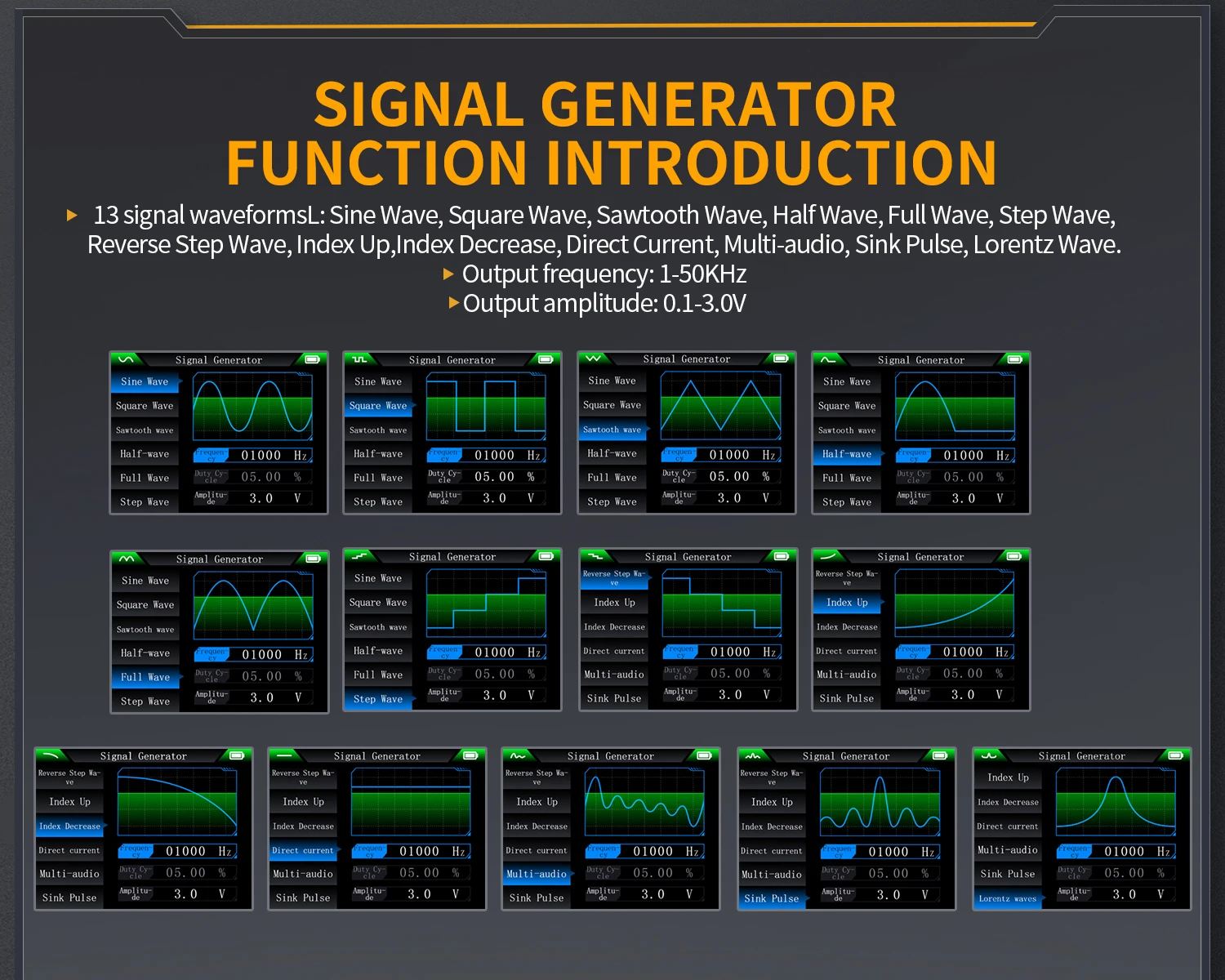

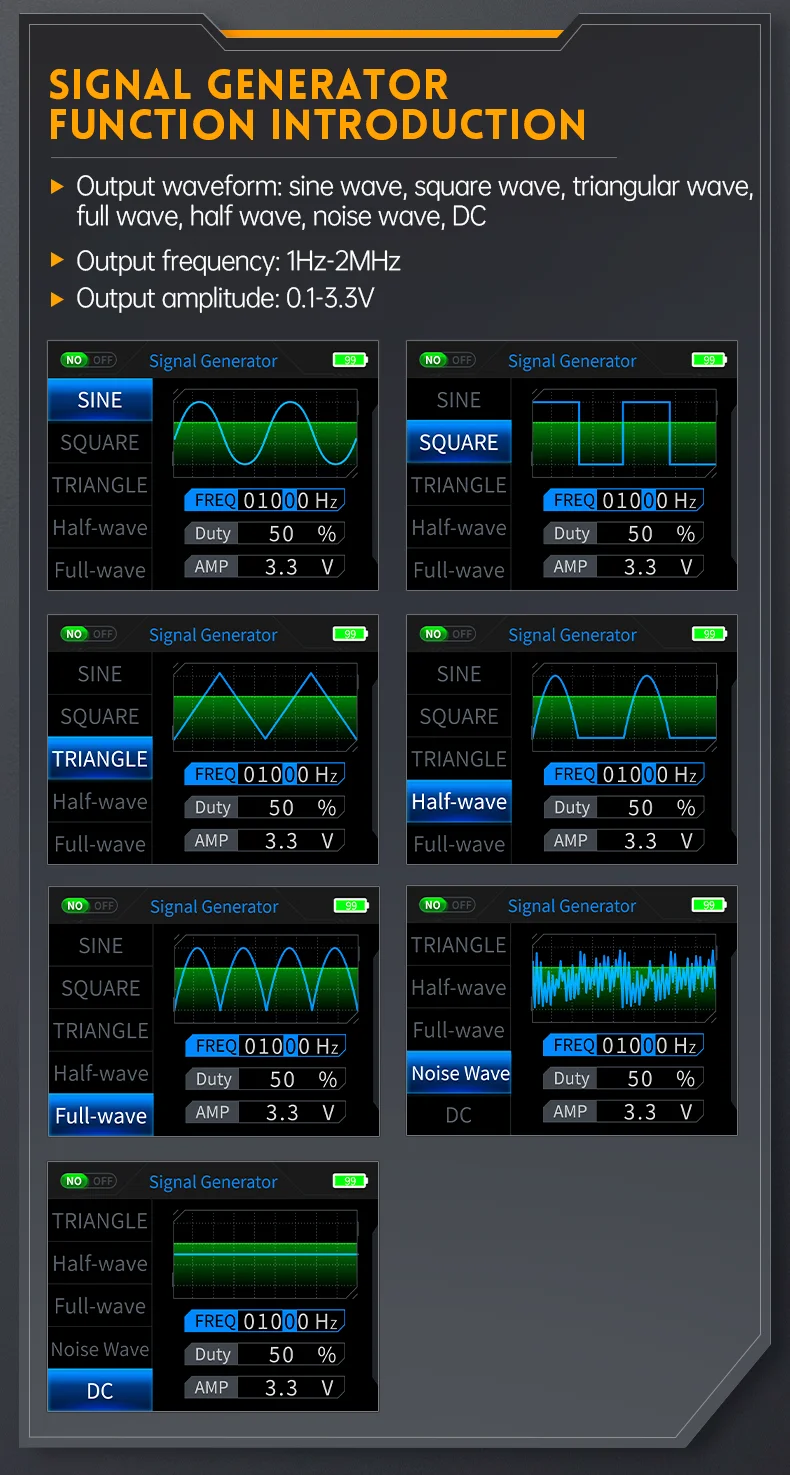

Параметр генератора сигналов

13 Формы сигнала: Форма выходного сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экспоненциальный рост, экспоненциальный спад, постоянный ток, мультиаудио, синкер-импульс, волна Лоренца

Выходная частота: 0-50 кГц

Выходная амплитуда: 0-3 В

Выходной рабочий цикл: 0-100%

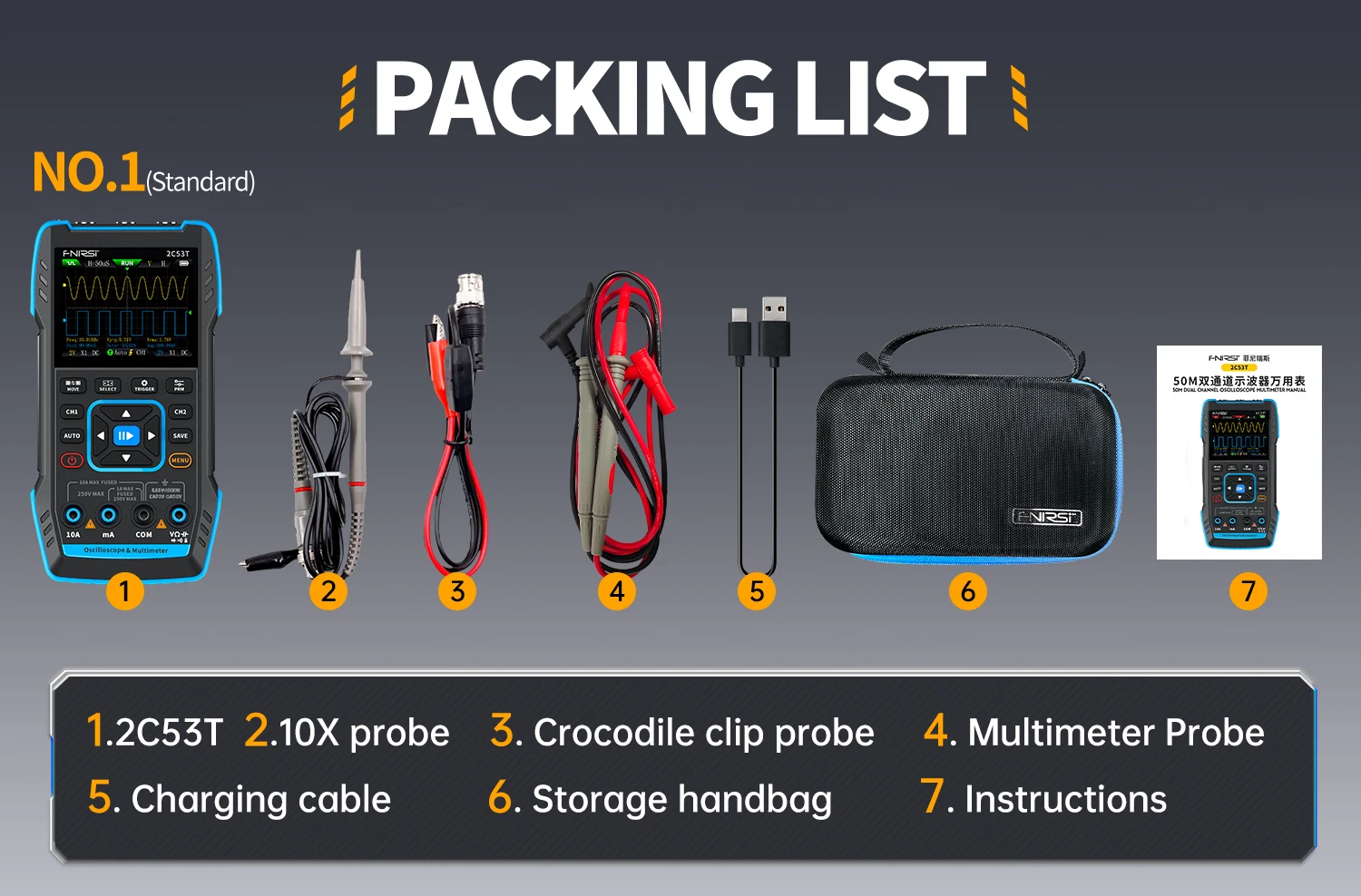

2C53T Standard

2C53T Осциллограф *1

10X P6100 Щуп *1

Зонд типа «крокодил» *1

Мультиметрический зонд *1

Кабель для зарядки *1

Сумочка для хранения *1

Руководство пользователя *1

Упаковочная коробка *1

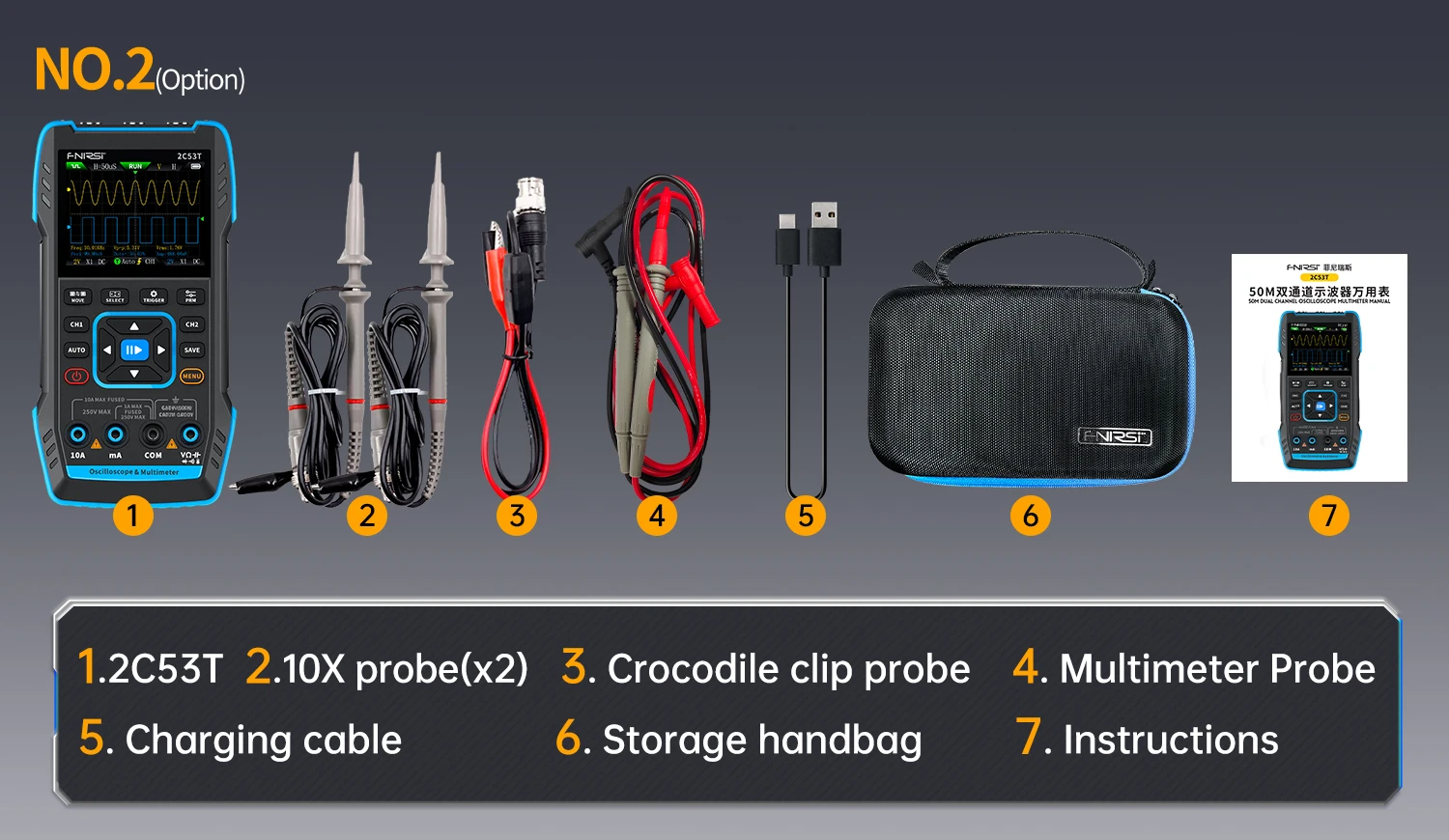

2C53T Full Set

2C53T Осциллограф *1

10X P6100 Щуп *2

Зонд типа «крокодил» *1

Мультиметрический зонд *1

Кабель для зарядки *1

Сумочка для хранения *1

Руководство пользователя *1

Упаковочная коробка *1

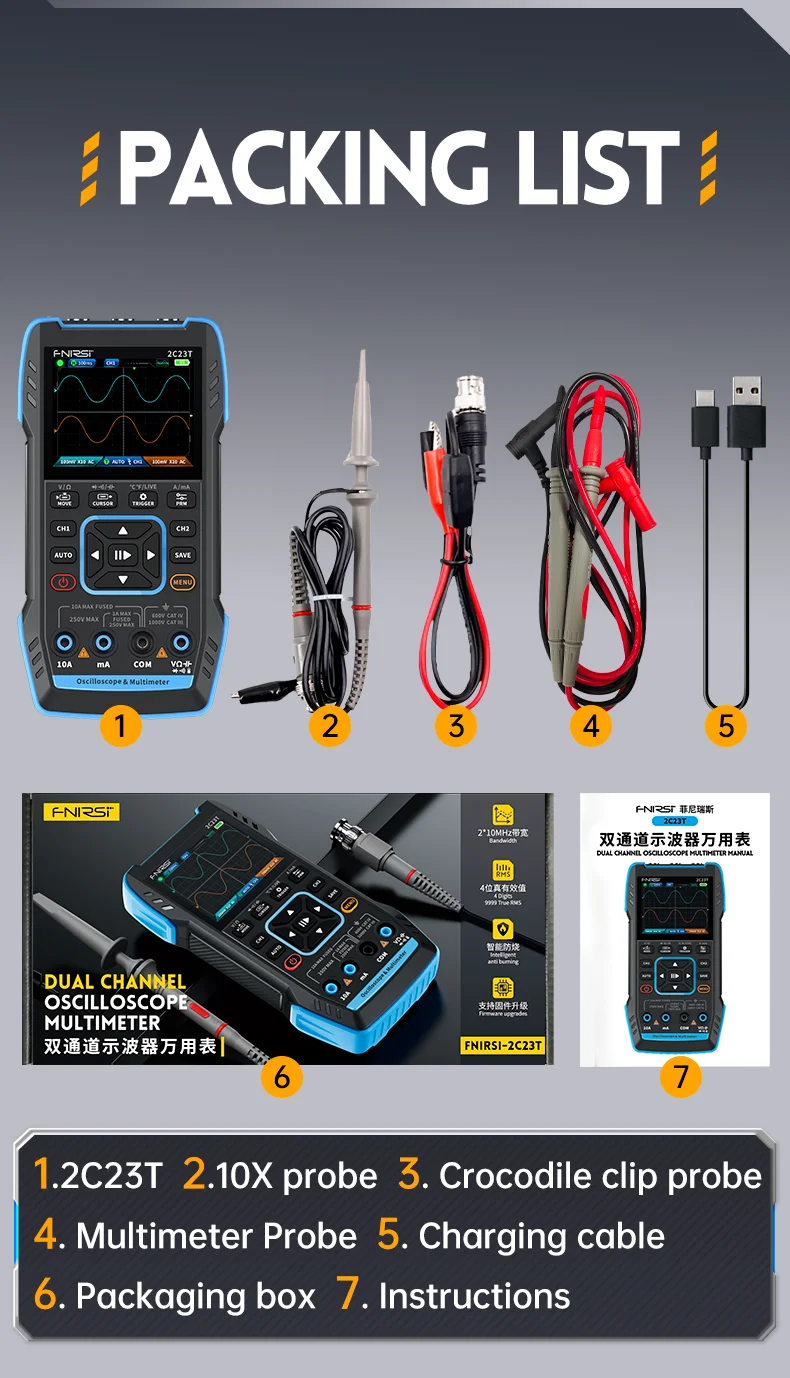

2C23T Standard

2C23T *1

P6100 Probe *1

Зонд типа «крокодил» *1

Мультиметрический зонд *1

Кабель для зарядки *1

Руководство пользователя *1

Упаковочная коробка *1

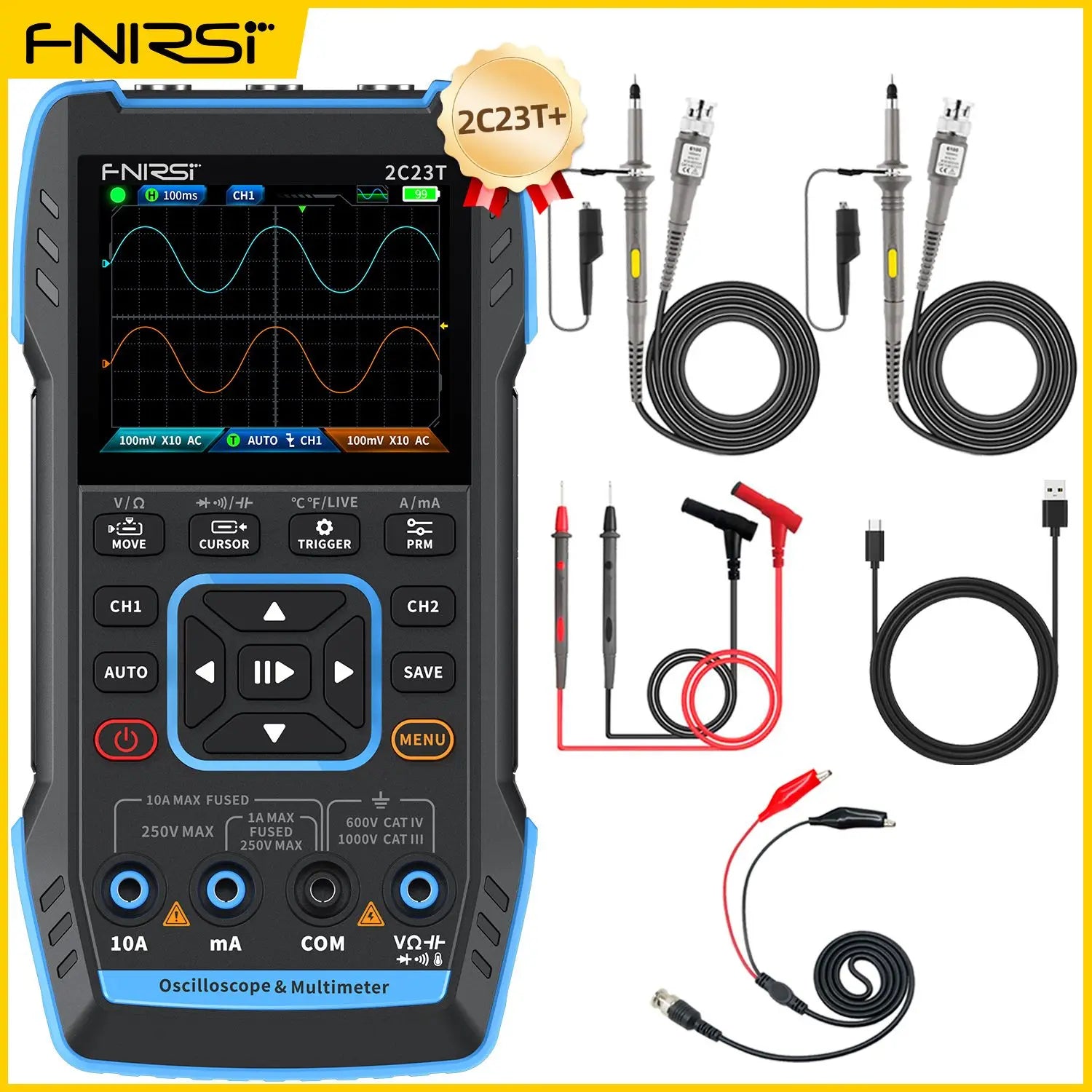

2C23T Full Set

2C23T *1

P6100 Probe *2

Зонд типа «крокодил» *1

Мультиметрический зонд *1

Кабель для зарядки *1

Руководство пользователя *1

Упаковочная коробка *1
